Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-165AX

Množství Jedn. cena [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 3,9100 EUR
37 3,9100 EUR
75 3,9100 EUR
125 3,9100 EUR
175 3,9100 EUR
250 3,9100 EUR
350 3,9100 EUR

Prodlužovací pružina Nakoupit

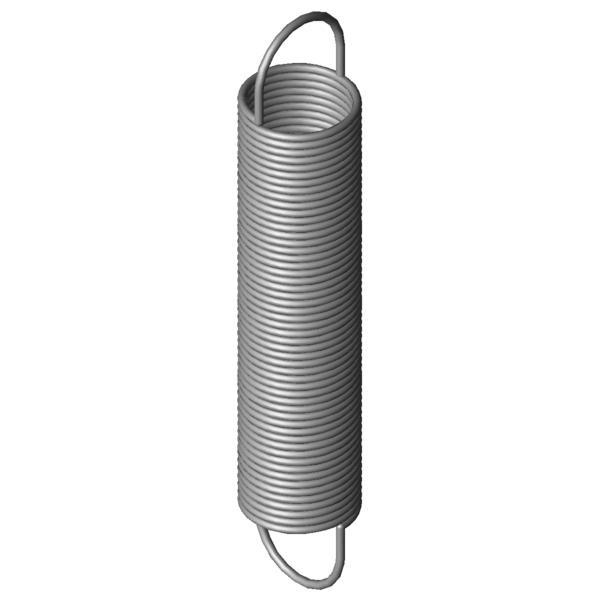

Obrázek produktu Prodlužovací pružina RZ-165AX
Obrázek produktu Prodlužovací pružina RZ-165AX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-165AX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3,2 mm Prumer drátu
D mm Střední průměr vinutí
De 43,2 mm Vnější průměr vinutí
Dh 48,6 mm Nejmenší průměr dutinky
L0 234 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 175,2 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 939,84 mm Největší délka při statickém zatížení
sn 705,84 mm Největší dráha pružiny při statickém zatížení
Fn 197,7 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 29,4 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,267 N/mm Tuhost pružiny
F0 9,511 N Vnitřní předpínací síla
Fntol 11,28 N (+/-) Tolerance při statické maximální síle
L0tol 3 mm (+/-) Tolerance nenapnuté délky
Detol 0,6 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 55 Stupně Tolerance polohy oka
Gew 443,518 g Hmotnost výrobku
PG ###AE - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-165AX

Formulář dotazu Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-165AX

Podobné tažné pružiny pro Prodlužovací pružina RZ-165AX Nerezová ocel Ø 3,2 x 43,2 x 234 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-165AX 1.4310 3,2 43,2 234 197,7 939,84 705,84 0,267 100,0 | 100,0 | 100,0 | 100,0
Z-165AX EN 10270-1 3,2 43,2 234 238,4 963,73 729,73 0,311 91,9 | 100,0 | 89,8 | 85,7
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-162U-07X 40 266 0,201 1.4310 176,9 1102,28 836,28 84,6 | 91,4 | 86,9 | 75,5
RZ-162E-14X 38 223 0,206 1.4310 158 955,6 732,6 85,1 | 90,3 | 88,1 | 77,0
RZ-162U-06X 40 242 0,227 1.4310 176,9 982,36 740,36 90,7 | 94,3 | 92,4 | 85,3
RZ-162U-05X 40 218 0,26 1.4310 176,9 862,45 644,45 93,9 | 93,2 | 90,4 | 98,0
RZ-165AX 43,2 234 0,267 1.4310 197,7 939,84 705,84 100,0 | 100,0 | 100,0 | 100,0
RZ-153EX 27,5 234 0,281 1.4310 153,7 741,49 507,49 82,6 | 80,6 | 74,8 | 92,5
RZ-162U-04X 40 197 0,299 1.4310 176,9 757,52 560,52 87,8 | 90,2 | 84,4 | 88,7
RZ-162U-03X 40 179 0,343 1.4310 176,9 667,58 488,58 81,4 | 87,6 | 79,3 | 77,4
RZ-165X 43,2 190 0,361 1.4310 197,7 711,99 521,99 84,9 | 93,7 | 87,0 | 74,0
RZ-168DX 35,2 273 0,401 1.4310 240,9 835,92 562,92 78,5 | 89,1 | 80,9 | 65,5
RZ-162U-26X 32 254 0,417 1.4310 219,4 741,22 487,22 76,1 | 86,7 | 79,6 | 62,2
RZ-168CX 35,2 247 0,453 1.4310 240,9 745,35 498,35 75,5 | 92,1 | 76,3 | 57,9
RZ-162U-25X 32 230 0,471 1.4310 219,4 661,38 431,38 73,1 | 88,7 | 75,6 | 55,1
RZ-177KX 40 272 0,51 1.4310 298 825,83 553,83 71,2 | 89,2 | 72,4 | 52,1
RZ-168BX 35,2 222 0,521 1.4310 240,9 655,79 433,79 71,4 | 92,1 | 71,8 | 50,4
RZ-162U-24X 32 206 0,541 1.4310 219,4 581,49 375,49 68,3 | 85,3 | 71,7 | 47,9
RZ-183X 44 309 0,567 1.4310 366,5 921,03 612,03 67,2 | 84,6 | 70,3 | 46,8
RZ-164X 43,2 142 0,579 1.4310 197,7 467,01 325,01 68,7 | 86,9 | 73,0 | 46,0
RZ-168AX 35,2 199 0,599 1.4310 240,9 576,3 377,3 66,8 | 88,8 | 67,8 | 43,9
RZ-182X 44 277 0,651 1.4310 366,5 809,74 532,74 64,3 | 87,6 | 64,7 | 40,7
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-165AX

Země původu: DE, German; Prodlužovací pružina RZ-165AX
