Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-03X

Množství	Jedn. cena [EUR]
1	8,2300 EUR
2	5,1800 EUR
3	4,2100 EUR
7	3,5900 EUR
17	3,5900 EUR
37	3,5900 EUR
75	3,5900 EUR
125	3,5900 EUR
175	3,5900 EUR
250	3,5900 EUR
350	3,5900 EUR
450	3,5900 EUR

Prodlužovací pružina Nakoupit

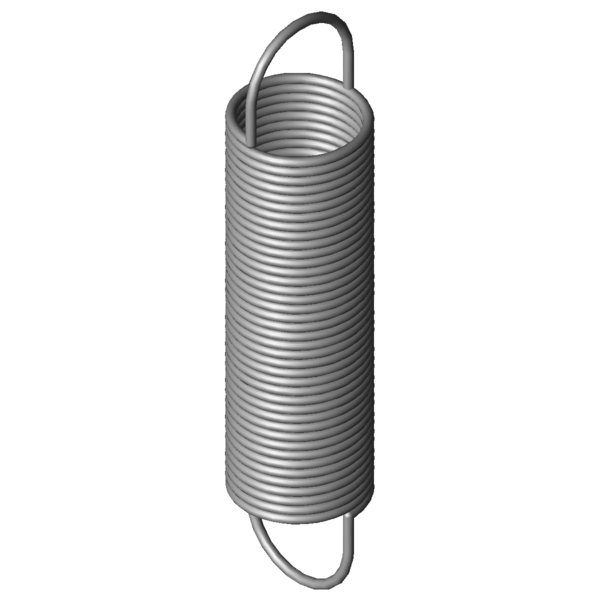

Obrázek produktu Prodlužovací pružina RZ-162U-03X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-03X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	45,1	mm	Nejmenší průměr dutinky
L0	179	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	125,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	667,58	mm	Největší délka při statickém zatížení
sn	488,58	mm	Největší dráha pružiny při statickém zatížení
Fn	176,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	26,87	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,343	N/mm	Tuhost pružiny
F0	9,2	N	Vnitřní předpínací síla
Fntol	10,53	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	276,1159	g	Hmotnost výrobku
PG	###ZU	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-03X

Formulář dotazu Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-03X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-03X Nerezová ocel Ø 3 x 40 x 179 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-03X	1.4310	3	40	179	176,9	667,58	488,58	0,343	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-03X	EN 10270-1	3	40	179	214,2	686,08	507,08	0,4	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147E-24X	30	177	0,16	1.4310	104,3	808,3	631,3	65,4 \| 82,4 \| 68,2 \| 45,6
RZ-150AX	34,5	184	0,194	1.4310	123,5	779,94	595,94	74,0 \| 89,0 \| 75,9 \| 57,2
RZ-162E-14X	38	223	0,206	1.4310	158	955,6	732,6	75,7 \| 89,5 \| 78,0 \| 59,6
RZ-162U-06X	40	242	0,227	1.4310	176,9	982,36	740,36	80,1 \| 91,3 \| 83,0 \| 66,0
RZ-162U-05X	40	218	0,26	1.4310	176,9	862,45	644,45	85,9 \| 94,0 \| 87,9 \| 75,8
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	80,6 \| 84,3 \| 80,0 \| 77,4
RZ-162U-04X	40	197	0,299	1.4310	176,9	757,52	560,52	92,6 \| 97,0 \| 93,6 \| 87,2
RZ-162E-13X	38	167	0,31	1.4310	158	654,4	487,4	92,6 \| 93,9 \| 94,5 \| 89,5
RZ-162U-03X	40	179	0,343	1.4310	176,9	667,58	488,58	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-165X	43,2	190	0,361	1.4310	197,7	711,99	521,99	93,6 \| 93,5 \| 91,5 \| 95,6
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	81,6 \| 82,9 \| 79,3 \| 82,6
RZ-162U-02X	40	158	0,415	1.4310	176,9	562,65	404,65	90,1 \| 96,1 \| 91,4 \| 82,8
RZ-162E-12X	38	126	0,498	1.4310	158	429,5	303,5	77,2 \| 86,2 \| 75,7 \| 69,5
RZ-162U-01X	40	140	0,504	1.4310	176,9	472,71	332,71	81,6 \| 92,7 \| 84,0 \| 68,1
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	76,6 \| 89,0 \| 78,7 \| 62,0
RZ-164X	43,2	142	0,579	1.4310	197,7	467,01	325,01	75,4 \| 88,6 \| 78,0 \| 59,5
RZ-168AX	35,2	199	0,599	1.4310	240,9	576,3	377,3	74,2 \| 90,6 \| 75,3 \| 56,7
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	73,3 \| 92,3 \| 73,7 \| 53,9
RZ-168X	35,2	177	0,704	1.4310	240,9	497,8	320,8	70,4 \| 93,5 \| 69,5 \| 48,2
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	69,2 \| 91,1 \| 69,4 \| 47,0
RZ-177JX	40	200	0,767	1.4310	298	568,45	368,45	67,7 \| 90,9 \| 67,4 \| 44,8
RZ-180X	44	225	0,859	1.4310	366,5	628,95	403,95	62,4 \| 81,8 \| 65,5 \| 39,9
RZ-177HX	40	146	1,231	1.4310	298	375,41	229,41	56,4 \| 88,3 \| 53,2 \| 27,9
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	55,3 \| 86,5 \| 52,4 \| 27,0

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-03X

Země původu: DE, German; Prodlužovací pružina RZ-162U-03X
