Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-22X

Množství	Jedn. cena [EUR]
1	8,4900 EUR
2	5,3500 EUR
3	4,3300 EUR
7	3,7000 EUR
17	3,7000 EUR
37	3,7000 EUR
75	3,7000 EUR
125	3,7000 EUR
175	3,7000 EUR
250	3,7000 EUR
350	3,7000 EUR
450	3,7000 EUR

Prodlužovací pružina Nakoupit

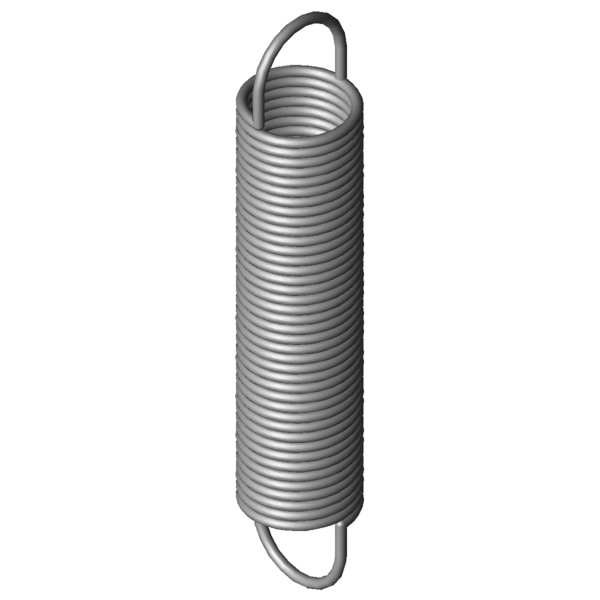

Obrázek produktu Prodlužovací pružina RZ-162U-22X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-22X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	32	mm	Vnější průměr vinutí
Dh	37	mm	Nejmenší průměr dutinky
L0	167	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	125,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	451,68	mm	Největší délka při statickém zatížení
sn	284,68	mm	Největší dráha pružiny při statickém zatížení
Fn	219,4	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	20,87	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,713	N/mm	Tuhost pružiny
F0	16,4	N	Vnitřní předpínací síla
Fntol	12,35	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	216,4152	g	Hmotnost výrobku
PG	###ZW	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-22X

Formulář dotazu Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-22X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-22X Nerezová ocel Ø 3 x 32 x 167 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-22X	1.4310	3	32	167	219,4	451,68	284,68	0,713	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-22X	EN 10270-1	3	32	167	265,6	462,2	295,2	0,83	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-150AX	34,5	184	0,194	1.4310	123,5	779,94	595,94	56,0 \| 88,9 \| 52,0 \| 26,9
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	57,4 \| 82,2 \| 57,7 \| 32,2
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	61,7 \| 88,4 \| 60,4 \| 36,4
RZ-162E-13X	38	167	0,31	1.4310	158	654,4	487,4	66,6 \| 92,5 \| 65,2 \| 42,1
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	65,8 \| 82,6 \| 68,9 \| 45,9
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	68,4 \| 85,3 \| 70,3 \| 49,5
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	73,7 \| 88,6 \| 75,6 \| 56,8
RZ-162U-02X	40	158	0,415	1.4310	176,9	562,65	404,65	74,6 \| 91,5 \| 75,5 \| 56,7
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	78,2 \| 87,6 \| 81,7 \| 65,4
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	85,8 \| 93,7 \| 87,9 \| 75,8
RZ-168AX	35,2	199	0,599	1.4310	240,9	576,3	377,3	85,2 \| 89,5 \| 83,3 \| 82,8
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	92,5 \| 96,8 \| 93,6 \| 87,2
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	92,7 \| 93,1 \| 90,9 \| 94,0
RZ-168X	35,2	177	0,704	1.4310	240,9	497,8	320,8	93,4 \| 93,0 \| 89,9 \| 97,4
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	90,0 \| 95,8 \| 91,4 \| 82,8
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	81,7 \| 89,7 \| 84,8 \| 70,7
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	81,5 \| 92,2 \| 84,0 \| 68,1
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	74,5 \| 90,2 \| 75,8 \| 57,5
RZ-177K-03X	32	205	1,434	1.4310	368,5	442,39	237,39	69,8 \| 88,3 \| 71,5 \| 49,6
RZ-171X	28,2	166	1,477	1.4310	297,5	354,67	188,67	70,9 \| 93,8 \| 70,0 \| 48,9
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	66,9 \| 90,7 \| 66,6 \| 43,5
RZ-177K-02X	32	179	1,7	1.4310	368,5	379,26	200,26	66,3 \| 92,2 \| 64,9 \| 41,9
RZ-177K-01X	32	154	2,086	1.4310	368,5	317,12	163,12	61,5 \| 91,8 \| 58,4 \| 34,1
RZ-187X	36	160	2,463	1.4310	443,6	328,94	168,94	56,8 \| 86,6 \| 54,4 \| 29,4
RZ-177K-11X	32	118	3,092	1.4310	368,5	228,1	110,1	52,3 \| 84,7 \| 49,1 \| 23,0
RZ-196X	29	201	3,518	1.4310	542,5	345,23	144,23	49,6 \| 82,9 \| 45,6 \| 20,5
RZ-177OX	25	176	3,773	1.4310	463,3	291,03	115,03	49,5 \| 85,4 \| 43,9 \| 19,1
RZ-195X	29	149	5,166	1.4310	542,5	247,22	98,22	45,5 \| 84,9 \| 37,5 \| 14,0

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-22X

Země původu: DE, German; Prodlužovací pružina RZ-162U-22X
