Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-20X

Množství	Jedn. cena [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Prodlužovací pružina Nakoupit

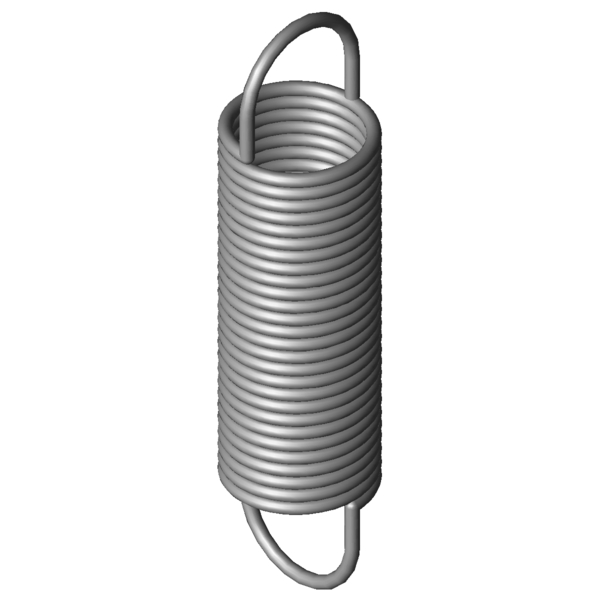

Obrázek produktu Prodlužovací pružina RZ-162U-20X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-20X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	32	mm	Vnější průměr vinutí
Dh	37	mm	Nejmenší průměr dutinky
L0	128	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	86,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	321,86	mm	Největší délka při statickém zatížení
sn	193,86	mm	Největší dráha pružiny při statickém zatížení
Fn	219,4	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	20,87	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,047	N/mm	Tuhost pružiny
F0	16,4	N	Vnitřní předpínací síla
Fntol	13,13	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	150,2176	g	Hmotnost výrobku
PG	###ZR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-20X

Formulář dotazu Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-20X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-20X Nerezová ocel Ø 3 x 32 x 128 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-20X	1.4310	3	32	128	219,4	321,86	193,86	1,047	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-20X	EN 10270-1	3	32	128	265,6	329,03	201,03	1,219	91,7 \| 100,0 \| 89,5 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	45,0 \| 79,6 \| 39,7 \| 15,7
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	49,7 \| 81,1 \| 46,9 \| 21,3
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	52,2 \| 87,8 \| 46,8 \| 21,9
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	54,1 \| 87,3 \| 50,1 \| 24,8
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	58,1 \| 77,4 \| 61,2 \| 35,5
RZ-147E-22X	30	102	0,385	1.4310	104,3	363,5	261,5	59,4 \| 82,3 \| 60,8 \| 35,2
RZ-149X	34,5	112	0,421	1.4310	123,5	386,41	274,41	63,7 \| 87,9 \| 63,5 \| 39,8
RZ-162E-12X	38	126	0,498	1.4310	158	429,5	303,5	68,6 \| 92,0 \| 67,9 \| 46,0
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	66,0 \| 81,2 \| 69,8 \| 46,9
RZ-162U-01X	40	140	0,504	1.4310	176,9	472,71	332,71	69,0 \| 90,5 \| 69,4 \| 47,0
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	70,7 \| 87,3 \| 72,4 \| 52,3
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	78,2 \| 90,1 \| 80,4 \| 64,0
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	81,5 \| 92,2 \| 84,0 \| 68,1
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	89,7 \| 95,9 \| 91,1 \| 82,2
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	88,4 \| 84,0 \| 83,7 \| 97,4
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	91,9 \| 91,5 \| 86,9 \| 97,3
RZ-167X	35,2	129	1,131	1.4310	240,9	328,74	199,74	94,2 \| 94,6 \| 94,1 \| 93,8
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	86,8 \| 87,0 \| 91,0 \| 82,5
RZ-162U-19X	32	108	1,4	1.4310	219,4	252,9	144,9	85,6 \| 94,8 \| 87,4 \| 74,7
RZ-177K-01X	32	154	2,086	1.4310	368,5	317,12	163,12	70,3 \| 88,8 \| 71,8 \| 50,1
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	68,3 \| 90,4 \| 68,4 \| 46,1
RZ-162U-18X	32	83,5	2,279	1.4310	219,4	172,6	89,1	69,1 \| 88,4 \| 73,0 \| 46,0
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	67,7 \| 91,4 \| 67,2 \| 44,7
RZ-177K-11X	32	118	3,092	1.4310	368,5	228,1	110,1	61,3 \| 91,8 \| 58,2 \| 33,8
RZ-186AX	36	132	3,294	1.4310	443,6	258,3	126,3	58,8 \| 87,0 \| 57,3 \| 32,2
RZ-186X	36	104	4,972	1.4310	443,6	187,71	83,71	56,3 \| 86,7 \| 53,6 \| 28,6
RZ-177K-10X	32	89	5,032	1.4310	368,5	156,6	67,6	56,5 \| 88,6 \| 53,1 \| 27,8
RZ-195X	29	149	5,166	1.4310	542,5	247,22	98,22	50,0 \| 83,8 \| 45,6 \| 20,5
RZ-177NX	25	122	6,059	1.4310	463,3	193,62	71,62	48,4 \| 85,6 \| 42,2 \| 17,5

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-20X

Země původu: DE, German; Prodlužovací pružina RZ-162U-20X
