Prodlužovací pružina RZ-147E-23X Nerezová ocel Ø 2,2 x 30 x 133 mm / 270°

Name: RZ-147E-23X - Tažné pružiny
SKU: RZ-147E-23X
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-147E-23X

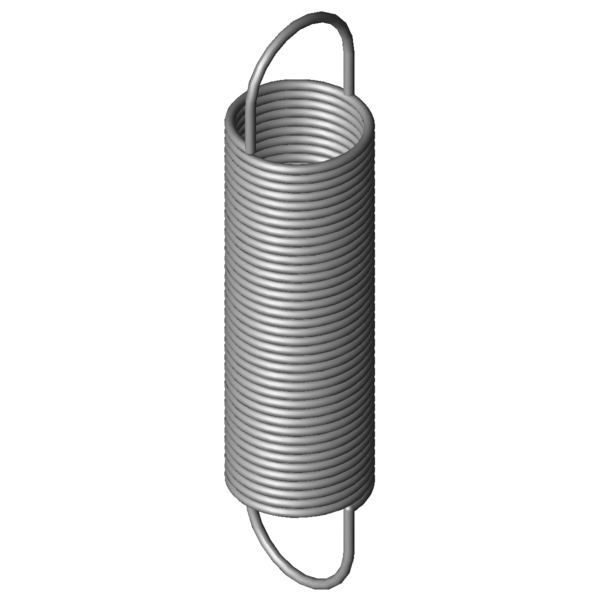

Obrázek produktu Prodlužovací pružina RZ-147E-23X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	33,9	mm	Nejmenší průměr dutinky
L0	133	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	89,65	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	553	mm	Největší délka při statickém zatížení
sn	420	mm	Největší dráha pružiny při statickém zatížení
Fn	104,3	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	21,68	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,24	N/mm	Tuhost pružiny
F0	3,5	N	Vnitřní předpínací síla
Fntol	6,4	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	108,9423	g	Hmotnost výrobku
PG	#ZP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147E-23X	1.4310	2,2	30	133	104,3	553	420	0,24	88,9 \| 88,1 \| 89,9 \| 88,6
Z-147E-23X	EN 10270-1	2,2	30	133	118	537,1	404,1	0,279	92,4 \| 100,0 \| 92,3 \| 85,0

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-130E-14X	24	143,5	0,141	1.4310	73,5	640,3	496,8	74,0 \| 84,8 \| 77,5 \| 59,6
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	76,6 \| 85,4 \| 80,6 \| 63,6
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	89,8 \| 89,9 \| 82,6 \| 97,1
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	88,9 \| 88,1 \| 89,9 \| 88,6
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	80,9 \| 86,9 \| 84,8 \| 71,0
RZ-147E-22X	30	102	0,385	1.4310	104,3	363,5	261,5	78,5 \| 92,2 \| 81,1 \| 62,3
RZ-149X	34,5	112	0,421	1.4310	123,5	386,41	274,41	78,4 \| 91,7 \| 81,1 \| 62,3
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	74,1 \| 91,7 \| 74,8 \| 55,6
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	69,1 \| 90,6 \| 69,9 \| 46,7
RZ-162E-12X	38	126	0,498	1.4310	158	429,5	303,5	71,9 \| 88,2 \| 73,5 \| 53,8
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	69,2 \| 90,8 \| 69,6 \| 47,3
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	64,0 \| 91,0 \| 62,2 \| 38,7
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	61,7 \| 88,4 \| 60,4 \| 36,4
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	58,8 \| 91,4 \| 54,9 \| 30,1
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	54,1 \| 87,3 \| 50,1 \| 24,8
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	51,8 \| 86,9 \| 47,1 \| 21,4
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	51,9 \| 87,6 \| 46,8 \| 21,3
RZ-167X	35,2	129	1,131	1.4310	240,9	328,74	199,74	53,0 \| 87,6 \| 48,3 \| 23,2

Počet podobných kovových pružin: 18
