Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-147E-22X

Množství Jedn. cena [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 1,5300 EUR
37 1,2300 EUR
75 1,0500 EUR
125 1,0500 EUR
175 1,0500 EUR
250 1,0500 EUR
350 1,0500 EUR
450 1,0500 EUR

Prodlužovací pružina Nakoupit

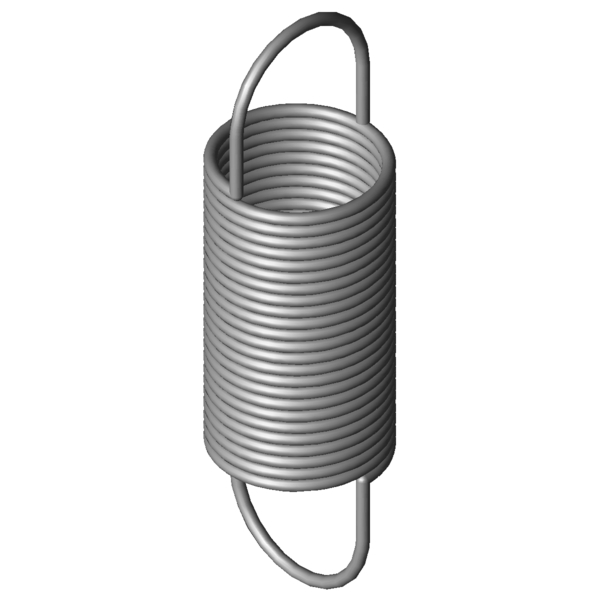

Obrázek produktu Prodlužovací pružina RZ-147E-22X
Obrázek produktu Prodlužovací pružina RZ-147E-22X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147E-22X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2,2 mm Prumer drátu
D mm Střední průměr vinutí
De 30 mm Vnější průměr vinutí
Dh 33,9 mm Nejmenší průměr dutinky
L0 102 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 56,65 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 363,5 mm Největší délka při statickém zatížení
sn 261,5 mm Největší dráha pružiny při statickém zatížení
Fn 104,3 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 22,68 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,385 N/mm Tuhost pružiny
F0 3,5 N Vnitřní předpínací síla
Fntol 6,5 N (+/-) Tolerance při statické maximální síle
L0tol 2,4 mm (+/-) Tolerance nenapnuté délky
Detol 0,5 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 36 Stupně Tolerance polohy oka
Gew 69,5656 g Hmotnost výrobku
PG #ZN - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-147E-22X

Formulář dotazu Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-147E-22X

Podobné tažné pružiny pro Prodlužovací pružina RZ-147E-22X Nerezová ocel Ø 2,2 x 30 x 102 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147E-22X 1.4310 2,2 30 102 104,3 363,5 261,5 0,385 100,0 | 100,0 | 100,0 | 100,0
Z-147E-22X EN 10270-1 2,2 30 102 118 353,6 251,6 0,449 92,4 | 100,0 | 92,3 | 85,0
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-130E-13X 24 107,5 0,211 1.4310 73,5 438 330,5 72,0 | 85,6 | 74,8 | 55,8
RZ-133X 27 118 0,225 1.4310 84,86 470,1 352,1 75,8 | 89,1 | 77,8 | 60,4
RZ-147E-23X 30 133 0,24 1.4310 104,3 553 420 78,5 | 92,2 | 81,1 | 62,3
RZ-147E-22X 30 102 0,385 1.4310 104,3 363,5 261,5 100,0 | 100,0 | 100,0 | 100,0
RZ-149X 34,5 112 0,421 1.4310 123,5 386,41 274,41 89,1 | 88,7 | 89,9 | 88,6
RZ-132X 27 78,8 0,454 1.4310 84,86 253,74 174,94 80,8 | 86,1 | 74,1 | 82,2
RZ-147E-21X 30 82,3 0,606 1.4310 104,3 248,7 166,4 79,7 | 93,6 | 81,8 | 63,6
RZ-162E-11X 38 100,5 0,783 1.4310 158 293,6 193,1 68,0 | 85,3 | 69,9 | 48,7
RZ-147HX 24 88,6 0,799 1.4310 123,7 233,49 144,89 68,5 | 89,0 | 69,9 | 46,7
RZ-152X 27,5 101 0,884 1.4310 153,7 262,55 161,55 66,5 | 92,9 | 64,8 | 41,9
RZ-162U-20X 32 128 1,047 1.4310 219,4 321,86 193,86 59,4 | 82,3 | 60,8 | 35,2
RZ-162HX 30 112 1,08 1.4310 193,3 278,12 166,12 61,0 | 89,9 | 58,7 | 34,3
RZ-162U-19X 32 108 1,4 1.4310 219,4 252,9 144,9 55,0 | 87,2 | 51,5 | 26,3
RZ-162GX 30 86,6 1,697 1.4310 193,3 192,31 105,71 52,3 | 87,8 | 47,2 | 21,8
RZ-162K-21X 25 104 1,986 1.4310 229,9 211,1 107,1 49,5 | 86,7 | 43,2 | 18,6
RZ-166AX 35,2 90,8 2,196 1.4310 240,9 193,7 102,9 46,5 | 81,0 | 41,3 | 17,0
RZ-162U-18X 32 83,5 2,279 1.4310 219,4 172,6 89,1 46,7 | 83,0 | 40,8 | 16,2
RZ-170X 28,2 118 2,373 1.4310 297,5 235,48 117,48 46,3 | 83,1 | 40,0 | 15,8
RZ-166X 35,2 87,6 2,383 1.4310 240,9 182,43 94,83 45,1 | 80,0 | 39,8 | 15,7
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147E-22X

Země původu: DE, German; Prodlužovací pružina RZ-147E-22X

Obrázek produktu - Tažné pružiny RZ-147E-22X

Obrázek produktu - Tažné pružiny RZ-147E-22X

QR-Code: Prodlužovací pružina RZ-147E-22X

QR-Code - Tažné pružiny - RZ-147E-22X | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-147e-22x.html
