Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-166X

Množství Jedn. cena [EUR]
1 7,1700 EUR
2 4,5200 EUR
3 3,5600 EUR
7 3,0400 EUR
17 3,0400 EUR
37 3,0400 EUR
75 3,0400 EUR
125 3,0400 EUR
175 3,0400 EUR
250 3,0400 EUR
350 3,0400 EUR
450 3,0400 EUR

Prodlužovací pružina Nakoupit

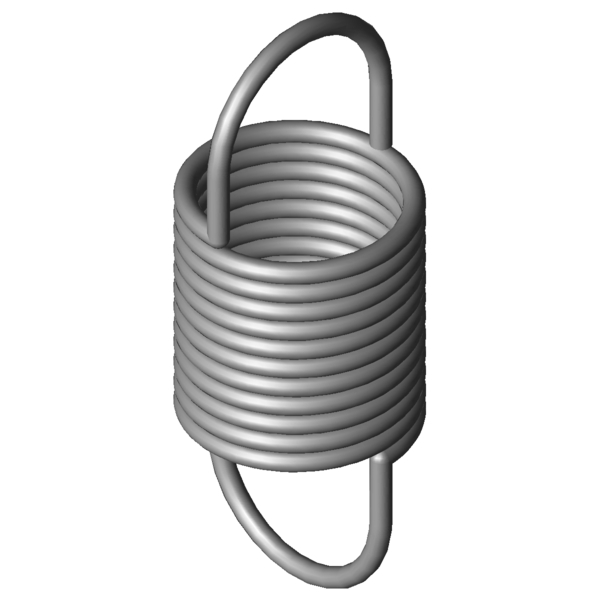

Obrázek produktu Prodlužovací pružina RZ-166X
Obrázek produktu Prodlužovací pružina RZ-166X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-166X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3,2 mm Prumer drátu
D mm Střední průměr vinutí
De 35,2 mm Vnější průměr vinutí
Dh 40,6 mm Nejmenší průměr dutinky
L0 87,6 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 40,8 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 182,43 mm Největší délka při statickém zatížení
sn 94,83 mm Největší dráha pružiny při statickém zatížení
Fn 240,9 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 23,4 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 2,383 N/mm Tuhost pružiny
F0 15 N Vnitřní předpínací síla
Fntol 17,47 N (+/-) Tolerance při statické maximální síle
L0tol 1,8 mm (+/-) Tolerance nenapnuté délky
Detol 0,6 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 22 Stupně Tolerance polohy oka
Gew 86,3062 g Hmotnost výrobku
PG ###ZO - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-166X

Formulář dotazu Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-166X

Podobné tažné pružiny pro Prodlužovací pružina RZ-166X Nerezová ocel Ø 3,2 x 35,2 x 87,6 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-166X 1.4310 3,2 35,2 87,6 240,9 182,43 94,83 2,383 100,0 | 100,0 | 100,0 | 100,0
Z-166X EN 10270-1 3,2 35,2 87,6 290,5 185,57 97,97 2,774 91,8 | 100,0 | 89,9 | 85,7
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-147HX 24 88,6 0,799 1.4310 123,7 233,49 144,89 51,7 | 85,3 | 47,3 | 22,4
RZ-152X 27,5 101 0,884 1.4310 153,7 262,55 161,55 59,9 | 81,0 | 61,3 | 37,5
RZ-148X 34,5 79,7 0,888 1.4310 123,5 209,97 130,27 62,8 | 89,0 | 62,0 | 37,3
RZ-162U-10X 40 101 0,949 1.4310 176,9 277,8 176,8 64,1 | 89,5 | 63,5 | 39,4
RZ-147E-20X 30 67 0,978 1.4310 104,3 170 103 61,5 | 76,8 | 67,7 | 39,9
RZ-162HX 30 112 1,08 1.4310 193,3 278,12 166,12 66,0 | 83,6 | 68,7 | 45,8
RZ-163X 43,2 100 1,22 1.4310 197,7 254,3 154,3 70,6 | 89,7 | 71,8 | 50,4
RZ-162E-10X 38 83,5 1,265 1.4310 158 203,1 119,6 72,1 | 91,8 | 72,4 | 52,0
RZ-162U-19X 32 108 1,4 1.4310 219,4 252,9 144,9 75,5 | 88,6 | 78,3 | 59,6
RZ-162GX 30 86,6 1,697 1.4310 193,3 192,31 105,71 82,5 | 90,5 | 85,0 | 72,0
RZ-151AX 27,5 71 1,715 1.4310 153,7 154,22 83,22 75,9 | 79,1 | 75,8 | 72,7
RZ-155X 22,5 93 1,726 1.4310 186,1 192,72 99,72 42,7 | 86,0 | 32,0 | 10,2
RZ-166AX 35,2 90,8 2,196 1.4310 240,9 193,7 102,9 95,7 | 98,8 | 96,1 | 92,2
RZ-162U-18X 32 83,5 2,279 1.4310 219,4 172,6 89,1 94,3 | 93,3 | 92,5 | 96,9
RZ-166X 35,2 87,6 2,383 1.4310 240,9 182,43 94,83 100,0 | 100,0 | 100,0 | 100,0
RZ-162FX 30 69,8 2,741 1.4310 193,3 135,24 65,44 81,6 | 84,1 | 74,6 | 86,0
RZ-177FX 40 92,1 3,125 1.4310 298 182,47 90,37 85,3 | 90,7 | 88,1 | 77,0
RZ-162U-29X 24 94 3,688 1.4310 287,9 166,1 72,1 76,2 | 85,0 | 79,9 | 63,6
RZ-186X 36 104 4,972 1.4310 443,6 187,71 83,71 68,9 | 87,3 | 71,3 | 47,9
RZ-169X 28,2 76,4 4,997 1.4310 297,5 132,17 55,77 68,9 | 89,1 | 69,9 | 47,6
RZ-177K-10X 32 89 5,032 1.4310 368,5 156,6 67,6 69,2 | 92,7 | 68,3 | 46,6
RZ-177MX 25 89,7 9,521 1.4310 463,3 135,28 45,58 53,6 | 85,9 | 50,0 | 25,0
RZ-194X 29 93,6 10,426 1.4310 542,5 142,27 48,67 52,0 | 85,3 | 47,9 | 22,8
RZ-202X 24 85,6 20,364 1.4310 643,3 114,49 28,89 42,4 | 82,0 | 34,0 | 11,4
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-166X

Země původu: DE, German; Prodlužovací pružina RZ-166X
