Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-177FX

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	3,9100 EUR
37	3,9100 EUR
75	3,9100 EUR
125	3,9100 EUR
175	3,9100 EUR
250	3,9100 EUR
350	3,9100 EUR

Prodlužovací pružina Nakoupit

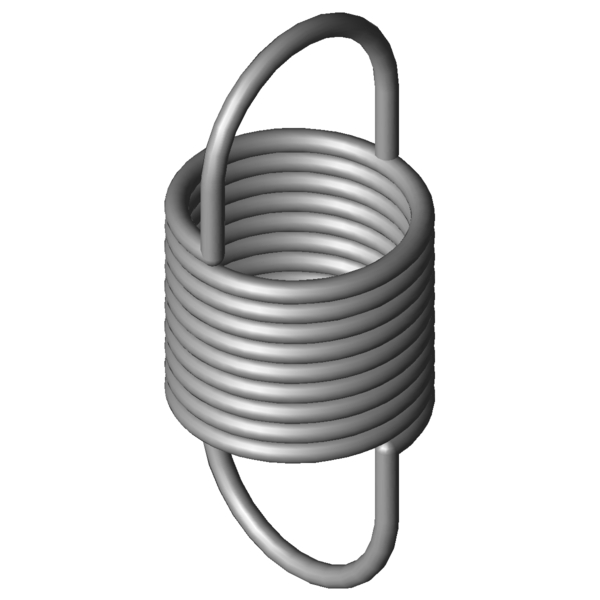

Obrázek produktu Prodlužovací pružina RZ-177FX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-177FX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,6	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	46	mm	Nejmenší průměr dutinky
L0	92,1	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	38,7	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	182,47	mm	Největší délka při statickém zatížení
sn	90,37	mm	Největší dráha pružiny při statickém zatížení
Fn	298	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	26,7	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,125	N/mm	Tuhost pružiny
F0	15,6	N	Vnitřní předpínací síla
Fntol	22,58	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	20	Stupně	Tolerance polohy oka
Gew	105,8431	g	Hmotnost výrobku
PG	###AE	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-177FX

Formulář dotazu Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-177FX

Podobné tažné pružiny pro Prodlužovací pružina RZ-177FX Nerezová ocel Ø 3,6 x 40 x 92,1 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-177FX	1.4310	3,6	40	92,1	298	182,47	90,37	3,125	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177FX	EN 10270-1	3,6	40	92,1	357,1	184,86	92,76	3,639	92,0 \| 100,0 \| 90,4 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-148X	34,5	79,7	0,888	1.4310	123,5	209,97	130,27	55,0 \| 80,7 \| 55,4 \| 28,7
RZ-162U-10X	40	101	0,949	1.4310	176,9	277,8	176,8	59,0 \| 91,5 \| 55,2 \| 30,3
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	57,8 \| 78,3 \| 59,6 \| 35,3
RZ-163X	43,2	100	1,22	1.4310	197,7	254,3	154,3	64,2 \| 91,2 \| 62,5 \| 38,9
RZ-162E-10X	38	83,5	1,265	1.4310	158	203,1	119,6	64,1 \| 87,8 \| 64,3 \| 40,1
RZ-162U-19X	32	108	1,4	1.4310	219,4	252,9	144,9	65,6 \| 82,9 \| 68,0 \| 45,9
RZ-162GX	30	86,6	1,697	1.4310	193,3	192,31	105,71	71,0 \| 82,3 \| 75,2 \| 55,5
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	69,3 \| 74,9 \| 76,5 \| 56,6
RZ-177GX	40	114	1,935	1.4310	298	259,99	145,99	78,8 \| 93,6 \| 81,0 \| 61,9
RZ-166AX	35,2	90,8	2,196	1.4310	240,9	193,7	102,9	82,4 \| 91,8 \| 84,3 \| 71,0
RZ-162U-18X	32	83,5	2,279	1.4310	219,4	172,6	89,1	81,8 \| 84,7 \| 86,1 \| 74,7
RZ-166X	35,2	87,6	2,383	1.4310	240,9	182,43	94,83	85,3 \| 90,7 \| 88,1 \| 77,0
RZ-178X	44	117	2,545	1.4310	366,5	253,3	136,3	80,6 \| 86,5 \| 73,8 \| 81,5
RZ-177K-11X	32	118	3,092	1.4310	368,5	228,1	110,1	88,7 \| 86,0 \| 81,5 \| 98,5
RZ-177FX	40	92,1	3,125	1.4310	298	182,47	90,37	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-29X	24	94	3,688	1.4310	287,9	166,1	72,1	83,7 \| 80,4 \| 88,2 \| 82,6
RZ-186X	36	104	4,972	1.4310	443,6	187,71	83,71	77,2 \| 89,5 \| 79,9 \| 62,2
RZ-169X	28,2	76,4	4,997	1.4310	297,5	132,17	55,77	74,5 \| 80,8 \| 80,8 \| 61,8
RZ-177K-10X	32	89	5,032	1.4310	368,5	156,6	67,6	76,8 \| 92,2 \| 77,8 \| 60,5
RZ-177MX	25	89,7	9,521	1.4310	463,3	135,28	45,58	58,8 \| 86,6 \| 57,4 \| 32,4
RZ-194X	29	93,6	10,426	1.4310	542,5	142,27	48,67	57,0 \| 87,0 \| 54,4 \| 29,6
RZ-202X	24	85,6	20,364	1.4310	643,3	114,49	28,89	45,0 \| 81,0 \| 39,1 \| 14,8

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177FX

Země původu: DE, German; Prodlužovací pružina RZ-177FX
