Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-151AX

Množství	Jedn. cena [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Prodlužovací pružina Nakoupit

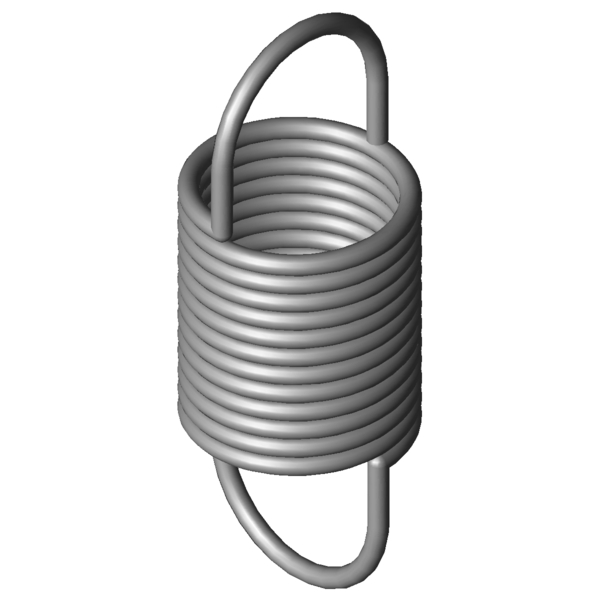

Obrázek produktu Prodlužovací pružina RZ-151AX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-151AX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	27,5	mm	Vnější průměr vinutí
Dh	31,7	mm	Nejmenší průměr dutinky
L0	71	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	34,38	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	154,22	mm	Největší délka při statickém zatížení
sn	83,22	mm	Největší dráha pružiny při statickém zatížení
Fn	153,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	18,31	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,715	N/mm	Tuhost pružiny
F0	11	N	Vnitřní předpínací síla
Fntol	11,12	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,45	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	23	Stupně	Tolerance polohy oka
Gew	44,2085	g	Hmotnost výrobku
PG	#ZN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-151AX

Formulář dotazu Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-151AX

Podobné tažné pružiny pro Prodlužovací pružina RZ-151AX Nerezová ocel Ø 2,5 x 27,5 x 71 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-151AX	1.4310	2,5	27,5	71	153,7	154,22	83,22	1,715	100,0 \| 100,0 \| 100,0 \| 100,0
Z-151AX	EN 10270-1	2,5	27,5	71	184,9	156,71	85,71	1,99	70,0 \| 86,6 \| 72,0 \| 51,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-117X	21,6	71	0,29	1.4310	56,93	256,49	185,49	46,1 \| 80,8 \| 41,0 \| 16,6
RZ-130E-12X	24	80,3	0,339	1.4310	73,5	286,1	205,8	48,7 \| 82,6 \| 44,1 \| 19,3
RZ-132X	27	78,8	0,454	1.4310	84,86	253,74	174,94	55,7 \| 89,4 \| 51,4 \| 26,3
RZ-130E-11X	24	64,2	0,533	1.4310	73,5	195,1	130,9	56,4 \| 83,2 \| 55,7 \| 30,4
RZ-147E-21X	30	82,3	0,606	1.4310	104,3	248,7	166,4	60,5 \| 88,6 \| 58,9 \| 33,9
RZ-130HX	20	73	0,616	1.4310	84,95	202,05	129,05	58,7 \| 80,7 \| 59,9 \| 35,6
RZ-131X	27	62,8	0,763	1.4310	84,86	166,88	104,08	66,9 \| 88,9 \| 67,6 \| 44,1
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	68,3 \| 85,8 \| 70,1 \| 49,0
RZ-130E-10X	24	53,5	0,861	1.4310	73,5	134,5	81	66,6 \| 78,2 \| 72,6 \| 49,1
RZ-135X	22	70,8	0,886	1.4310	103,4	179,49	108,69	70,0 \| 86,6 \| 71,9 \| 51,5
RZ-147E-20X	30	67	0,978	1.4310	104,3	170	103	73,5 \| 91,3 \| 74,3 \| 54,8
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	82,9 \| 90,7 \| 85,3 \| 72,6
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	93,3 \| 84,9 \| 96,6 \| 98,3
RZ-162GX	30	86,6	1,697	1.4310	193,3	192,31	105,71	88,6 \| 87,6 \| 79,1 \| 99,0
RZ-151AX	27,5	71	1,715	1.4310	153,7	154,22	83,22	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-151X	27,5	68,5	1,861	1.4310	153,7	145,2	76,7	95,7 \| 98,8 \| 96,1 \| 92,2
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	81,5 \| 84,5 \| 74,6 \| 85,3
RZ-162U-18X	32	83,5	2,279	1.4310	219,4	172,6	89,1	80,5 \| 84,8 \| 81,7 \| 75,0
RZ-162FX	30	69,8	2,741	1.4310	193,3	135,24	65,44	78,2 \| 93,1 \| 79,1 \| 62,5
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	68,6 \| 89,0 \| 69,7 \| 47,0
RZ-162K-20X	25	65	4,573	1.4310	229,9	111,5	46,5	63,1 \| 90,6 \| 61,4 \| 37,4
RZ-169X	28,2	76,4	4,997	1.4310	297,5	132,17	55,77	61,2 \| 89,5 \| 59,3 \| 34,6
RZ-162U-28X	24	69	6,002	1.4310	287,9	113,3	44,3	57,0 \| 89,3 \| 53,3 \| 28,4
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	54,4 \| 87,1 \| 50,5 \| 25,4
RZ-177MX	25	89,7	9,521	1.4310	463,3	135,28	45,58	47,3 \| 79,8 \| 44,0 \| 18,2
RZ-172X	23,2	68,4	9,761	1.4310	356,7	102,5	34,1	48,7 \| 86,3 \| 42,0 \| 17,7
RZ-194X	29	93,6	10,426	1.4310	542,5	142,27	48,67	45,9 \| 77,7 \| 43,4 \| 16,6
RZ-177LX	25	68,1	15,381	1.4310	463,3	96,32	28,22	43,4 \| 85,4 \| 33,5 \| 11,2
RZ-202X	24	85,6	20,364	1.4310	643,3	114,49	28,89	38,4 \| 77,6 \| 29,3 \| 8,3

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-151AX

Země původu: DE, German; Prodlužovací pružina RZ-151AX
