Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-147E-21X

Množství	Jedn. cena [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Prodlužovací pružina Nakoupit

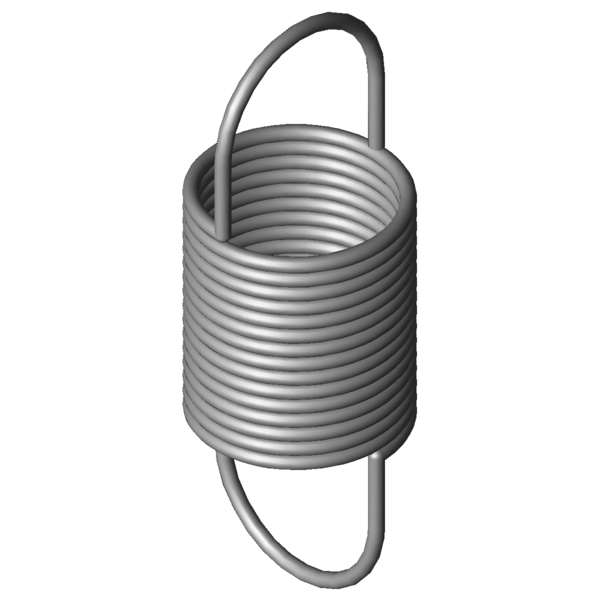

Obrázek produktu Prodlužovací pružina RZ-147E-21X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-147E-21X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	2,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	33,9	mm	Nejmenší průměr dutinky
L0	82,3	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	36,85	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	248,7	mm	Největší délka při statickém zatížení
sn	166,4	mm	Největší dráha pružiny při statickém zatížení
Fn	104,3	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	22,73	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,606	N/mm	Tuhost pružiny
F0	3,5	N	Vnitřní předpínací síla
Fntol	6,7	N	(+/-) Tolerance při statické maximální síle
L0tol	1,8	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	30	Stupně	Tolerance polohy oka
Gew	45,9395	g	Hmotnost výrobku
PG	#ZN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-147E-21X

Formulář dotazu Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-147E-21X

Podobné tažné pružiny pro Prodlužovací pružina RZ-147E-21X Nerezová ocel Ø 2,2 x 30 x 82,3 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-147E-21X	1.4310	2,2	30	82,3	104,3	248,7	166,4	0,606	100,0 \| 100,0 \| 100,0 \| 100,0
Z-147E-21X	EN 10270-1	2,2	30	82,3	118	242,3	160	0,705	92,4 \| 100,0 \| 92,3 \| 85,0

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	57,6 \| 76,9 \| 60,5 \| 35,3
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	58,9 \| 80,5 \| 60,2 \| 35,9
RZ-130E-12X	24	80,3	0,339	1.4310	73,5	286,1	205,8	73,0 \| 86,5 \| 75,7 \| 57,0
RZ-147E-22X	30	102	0,385	1.4310	104,3	363,5	261,5	79,7 \| 93,6 \| 81,8 \| 63,6
RZ-132X	27	78,8	0,454	1.4310	84,86	253,74	174,94	85,9 \| 92,2 \| 88,2 \| 77,4
RZ-147E-21X	30	82,3	0,606	1.4310	104,3	248,7	166,4	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-131X	27	62,8	0,763	1.4310	84,86	166,88	104,08	78,2 \| 85,7 \| 72,0 \| 76,9
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	83,4 \| 91,0 \| 85,7 \| 73,4
RZ-152X	27,5	101	0,884	1.4310	153,7	262,55	161,55	78,5 \| 87,1 \| 82,5 \| 65,9
RZ-148X	34,5	79,7	0,888	1.4310	123,5	209,97	130,27	79,4 \| 90,6 \| 81,4 \| 66,1
RZ-147E-20X	30	67	0,978	1.4310	104,3	170	103	78,9 \| 93,8 \| 80,9 \| 61,9
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	71,6 \| 84,0 \| 76,9 \| 53,9
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	68,2 \| 87,9 \| 69,9 \| 46,8
RZ-162E-10X	38	83,5	1,265	1.4310	158	203,1	119,6	67,3 \| 85,4 \| 68,9 \| 47,4
RZ-162GX	30	86,6	1,697	1.4310	193,3	192,31	105,71	61,4 \| 91,2 \| 58,7 \| 34,3
RZ-151AX	27,5	71	1,715	1.4310	153,7	154,22	83,22	60,5 \| 88,6 \| 58,9 \| 33,9
RZ-151X	27,5	68,5	1,861	1.4310	153,7	145,2	76,7	58,6 \| 87,6 \| 57,0 \| 31,3
RZ-166AX	35,2	90,8	2,196	1.4310	240,9	193,7	102,9	53,6 \| 81,5 \| 52,6 \| 26,8
RZ-162U-18X	32	83,5	2,279	1.4310	219,4	172,6	89,1	54,8 \| 88,5 \| 50,5 \| 25,5
RZ-166X	35,2	87,6	2,383	1.4310	240,9	182,43	94,83	52,5 \| 82,6 \| 50,1 \| 24,7
RZ-156GX	20	86	2,685	1.4310	207,8	157,45	71,45	50,5 \| 83,5 \| 46,6 \| 21,6

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-147E-21X

Země původu: DE, German; Prodlužovací pružina RZ-147E-21X
