Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-177K-04X

Množství	Jedn. cena [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	4,6100 EUR
37	4,6100 EUR
75	4,6100 EUR
125	4,6100 EUR
175	4,6100 EUR
250	4,6100 EUR
350	4,6100 EUR

Prodlužovací pružina Nakoupit

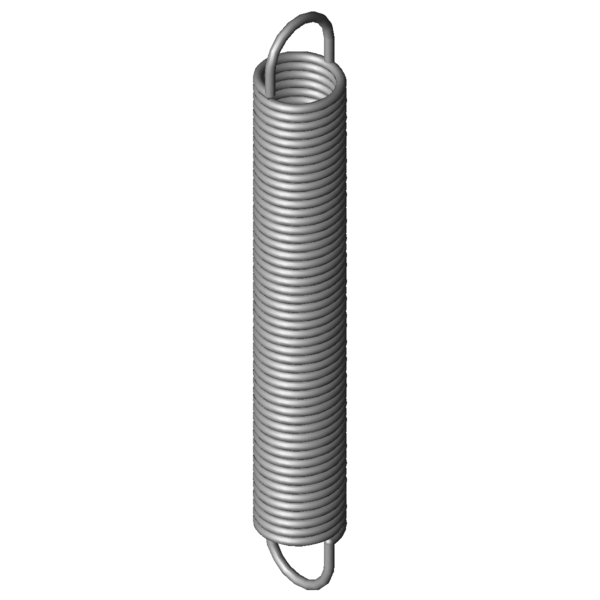

Obrázek produktu Prodlužovací pružina RZ-177K-04X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-177K-04X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,6	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	32	mm	Vnější průměr vinutí
Dh	37,8	mm	Nejmenší průměr dutinky
L0	230	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	189,9	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	504,52	mm	Největší délka při statickém zatížení
sn	274,52	mm	Největší dráha pružiny při statickém zatížení
Fn	368,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	20,05	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,24	N/mm	Tuhost pružiny
F0	28,2	N	Vnitřní předpínací síla
Fntol	20,46	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,4	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	384,1806	g	Hmotnost výrobku
PG	###AH	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-177K-04X

Formulář dotazu Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-177K-04X

Podobné tažné pružiny pro Prodlužovací pružina RZ-177K-04X Nerezová ocel Ø 3,6 x 32 x 230 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-177K-04X	1.4310	3,6	32	230	368,5	504,52	274,52	1,24	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177K-04X	EN 10270-1	3,6	32	230	441,6	511,48	281,48	1,443	92,0 \| 100,0 \| 90,5 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-26X	32	254	0,417	1.4310	219,4	741,22	487,22	60,9 \| 91,3 \| 57,9 \| 33,5
RZ-162KX	30	210	0,447	1.4310	193,3	611,03	401,03	61,3 \| 87,6 \| 60,5 \| 35,9
RZ-168CX	35,2	247	0,453	1.4310	240,9	745,35	498,35	62,4 \| 91,0 \| 60,2 \| 36,0
RZ-162U-25X	32	230	0,471	1.4310	219,4	661,38	431,38	64,6 \| 94,4 \| 61,6 \| 37,9
RZ-168BX	35,2	222	0,521	1.4310	240,9	655,79	433,79	65,9 \| 92,1 \| 64,3 \| 41,4
RZ-162U-24X	32	206	0,541	1.4310	219,4	581,49	375,49	66,9 \| 91,0 \| 66,3 \| 43,5
RZ-168AX	35,2	199	0,599	1.4310	240,9	576,3	377,3	68,5 \| 88,8 \| 69,1 \| 47,6
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	69,9 \| 87,9 \| 71,8 \| 50,0
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	73,6 \| 85,3 \| 78,0 \| 57,4
RZ-162K-04X	25	227	0,715	1.4310	229,9	524,43	297,43	73,3 \| 84,9 \| 77,3 \| 57,6
RZ-171DX	28,2	262	0,842	1.4310	297,5	593,07	331,07	79,0 \| 88,3 \| 81,8 \| 66,9
RZ-171CX	28,2	236	0,951	1.4310	297,5	529,1	293,1	84,8 \| 91,5 \| 87,2 \| 75,6
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	87,7 \| 89,4 \| 86,8 \| 86,9
RZ-162U-36X	24	241	1,097	1.4310	287,9	483,39	242,39	85,4 \| 84,6 \| 83,2 \| 88,5
RZ-177K-04X	32	230	1,24	1.4310	368,5	504,52	274,52	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-190X	36	264	1,272	1.4310	443,6	591,23	327,23	90,4 \| 88,7 \| 83,5 \| 99,0
RZ-177K-03X	32	205	1,434	1.4310	368,5	442,39	237,39	92,0 \| 96,4 \| 93,2 \| 86,5
RZ-189X	36	236	1,462	1.4310	443,6	520,62	284,62	89,3 \| 92,1 \| 89,8 \| 86,1
RZ-188X	36	212	1,678	1.4310	443,6	460,09	248,09	84,0 \| 90,4 \| 86,7 \| 75,1
RZ-177K-02X	32	179	1,7	1.4310	368,5	379,26	200,26	84,0 \| 92,6 \| 86,5 \| 72,9
RZ-174CX	23,2	228	1,857	1.4310	356,7	406,98	178,98	78,4 \| 86,8 \| 81,0 \| 67,4
RZ-177PX	25	248	2,51	1.4310	463,3	420,91	172,91	70,5 \| 90,3 \| 71,3 \| 50,1
RZ-198X	29	253	2,667	1.4310	542,5	443,25	190,25	68,7 \| 90,5 \| 68,6 \| 47,1
RZ-197X	29	225	3,067	1.4310	542,5	390,47	165,47	66,0 \| 92,8 \| 64,1 \| 40,9
RZ-196X	29	201	3,518	1.4310	542,5	345,23	144,23	61,8 \| 89,3 \| 60,2 \| 35,7

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177K-04X

Země původu: DE, German; Prodlužovací pružina RZ-177K-04X
