Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-140AI

Množství Jedn. cena [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Prodlužovací pružina Nakoupit

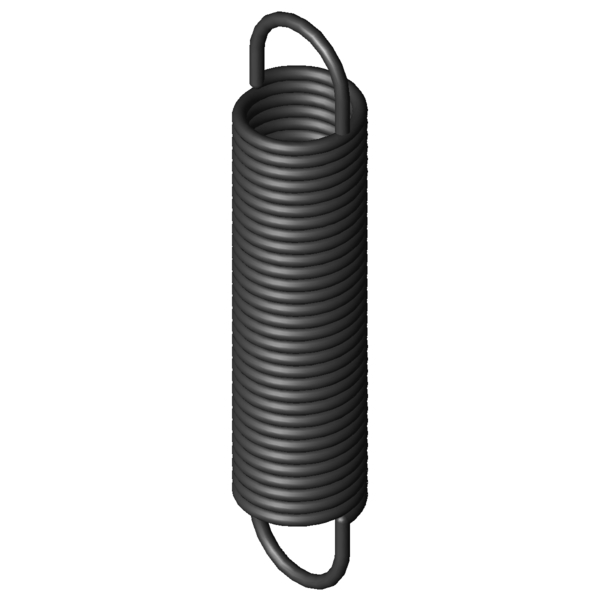

Obrázek produktu Prodlužovací pružina Z-140AI
Obrázek produktu Prodlužovací pružina Z-140AI
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-140AI

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 2 mm Prumer drátu
D mm Střední průměr vinutí
De 18 mm Vnější průměr vinutí
Dh 21,3 mm Nejmenší průměr dutinky
L0 87,4 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 65 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 196,22 mm Největší délka při statickém zatížení
sn 108,82 mm Největší dráha pružiny při statickém zatížení
Fn 149,2 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 11,2 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 1,263 N/mm Tuhost pružiny
F0 11,81 N Vnitřní předpínací síla
Fntol 8,19 N (+/-) Tolerance při statické maximální síle
L0tol 1,5 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 32 Stupně Tolerance polohy oka
Gew 41,6 g Hmotnost výrobku
PG ZG - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-140AI

Formulář dotazu Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

Formulář dotazu Prodlužovací pružina Z-140AI

Podobné tažné pružiny pro Prodlužovací pružina Z-140AI Pružinová ocel Ø 2 x 18 x 87,4 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-140AI EN 10270-1 2 18 87,4 149,2 196,22 108,82 1,263 100,0 | 100,0 | 100,0 | 100,0
RZ-140AI 1.4310 2 18 87,4 125,1 194,05 106,65 1,085 92,2 | 100,0 | 90,9 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-103I 17,2 70,8 0,168 EN 10270-1 42,35 306,38 235,58 43,4 | 79,7 | 37,3 | 13,1
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 45,1 | 84,4 | 37,1 | 13,7
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 47,6 | 87,4 | 39,6 | 15,7
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 49,3 | 85,1 | 43,7 | 19,0
Z-117AI 21,6 85 0,249 EN 10270-1 67,4 339,54 254,54 50,0 | 86,9 | 44,0 | 19,3
Z-121AI 17,6 99,8 0,351 EN 10270-1 82,12 316,3 216,5 56,3 | 88,5 | 52,7 | 27,7
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 60,6 | 92,1 | 57,1 | 32,6
Z-115V-24I 15 91 0,451 EN 10270-1 79,83 253,8 162,8 60,2 | 84,8 | 60,2 | 35,8
Z-115V-23I 15 82 0,518 EN 10270-1 79,83 223,8 141,8 63,4 | 84,1 | 65,1 | 41,1
Z-121KI 15,5 96 0,535 EN 10270-1 92,71 255,58 159,58 64,4 | 85,7 | 65,2 | 42,4
Z-121JI 15,5 86,5 0,614 EN 10270-1 92,71 225,55 139,05 69,1 | 88,4 | 70,2 | 48,6
Z-141I 18 104 1,007 EN 10270-1 149,2 240,46 136,46 88,1 | 94,7 | 89,9 | 79,7
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 89,4 | 96,3 | 90,5 | 81,4
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 89,4 | 91,9 | 90,6 | 85,7
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 100,0 | 100,0 | 100,0 | 100,0
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 89,8 | 92,4 | 92,3 | 84,6
Z-141GI 16 87 1,828 EN 10270-1 166,7 170,28 83,28 82,6 | 96,1 | 83,0 | 68,5
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 77,7 | 89,1 | 80,0 | 63,8
Z-156HI 20 91 2,912 EN 10270-1 249,9 169,88 78,88 66,0 | 88,7 | 66,1 | 43,3
Z-156GI 20 86 3,16 EN 10270-1 249,9 158,71 72,71 64,2 | 89,5 | 63,3 | 39,9
Z-158I 18,5 86,6 3,966 EN 10270-1 268,6 148,65 62,05 60,0 | 92,1 | 56,3 | 31,7
Z-162NI 20 95,8 5,023 EN 10270-1 341,5 158,32 62,52 53,3 | 84,2 | 50,6 | 25,1
Z-161I 15 81 8,316 EN 10270-1 324,5 116,49 35,49 46,5 | 85,3 | 39,3 | 15,0
Z-162U-40I 18 105,5 8,891 EN 10270-1 452,6 151,49 45,99 44,9 | 83,2 | 37,6 | 13,9
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 42,3 | 80,4 | 34,7 | 11,7
Z-162U-39I 18 86 11,93 EN 10270-1 452,6 120,3 34,3 43,7 | 88,4 | 32,2 | 10,4
Z-162SI 14 86,2 18,192 EN 10270-1 466,9 109,33 23,13 38,7 | 82,6 | 26,6 | 6,8
Z-177RI 18 78,5 36,971 EN 10270-1 739,6 96,56 18,06 34,5 | 81,8 | 18,4 | 3,3
Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-140AI

Země původu: DE, German; Prodlužovací pružina Z-140AI
