Prodlužovací pružina Z-246HX Pružinová ocel Ø 5 x 40 x 116 mm / 270°

Name: Z-246HX - Tažné pružiny
SKU: Z-246HX
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-246HX

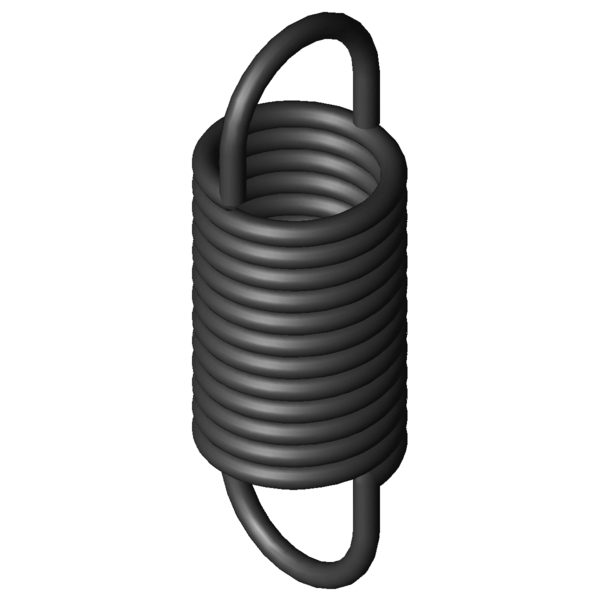

Obrázek produktu Prodlužovací pružina Z-246HX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	48	mm	Nejmenší průměr dutinky
L0	116	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	68,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	184,6	mm	Největší délka při statickém zatížení
sn	68,6	mm	Největší dráha pružiny při statickém zatížení
Fn	873,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	23,6	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	11,64	N/mm	Tuhost pružiny
F0	75	N	Vnitřní předpínací síla
Fntol	49,6	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	17	Stupně	Tolerance polohy oka
Gew	247,5337	g	Hmotnost výrobku
PG	###AK	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-246HX	EN 10270-1	5	40	116	873,5	184,6	68,6	11,64	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-178AX	44	145	1,96	EN 10270-1	436,3	354,7	209,7	47,1 \| 83,6 \| 41,3 \| 16,3
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	50,7 \| 90,1 \| 43,3 \| 18,7
Z-166AX	35,2	90,8	2,557	EN 10270-1	290,5	197,11	106,31	49,0 \| 76,8 \| 48,9 \| 21,5
Z-170X	28,2	118	2,762	EN 10270-1	358,7	239,37	121,37	49,9 \| 77,6 \| 48,8 \| 23,2
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	54,8 \| 90,0 \| 49,7 \| 24,7
Z-209LX	50	126	3,48	EN 10270-1	532,3	271	145	56,8 \| 87,4 \| 54,1 \| 28,8
Z-177K-11X	32	118	3,6	EN 10270-1	441,6	230,9	112,9	56,6 \| 83,4 \| 55,7 \| 30,7
Z-177FX	40	92,1	3,639	EN 10270-1	357,1	184,86	92,76	57,2 \| 83,8 \| 57,4 \| 30,2
Z-186AX	36	132	3,84	EN 10270-1	528,1	260,7	128,7	58,4 \| 86,0 \| 56,9 \| 32,2
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	63,9 \| 89,8 \| 63,3 \| 38,7
Z-186X	36	104	5,788	EN 10270-1	528,1	189,31	85,31	68,5 \| 86,6 \| 70,4 \| 48,6
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	77,9 \| 91,5 \| 80,7 \| 61,5
Z-216HX	40	110	7,32	EN 10270-1	658,2	192,2	82,2	79,1 \| 94,9 \| 79,4 \| 62,9
Z-194AX	29	121	8,04	EN 10270-1	645,8	195,8	74,8	77,8 \| 82,8 \| 82,8 \| 67,8
Z-246HX	40	116	11,64	EN 10270-1	873,5	184,6	68,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-283HX	40	121	17,8	EN 10270-1	1134	178	57	79,9 \| 95,6 \| 80,1 \| 64,0
Z-320HX	40	130	32,88	EN 10270-1	1632	173,5	43,5	60,6 \| 89,5 \| 58,5 \| 33,9

Počet podobných kovových pružin: 16
