Prodlužovací pružina Z-246JX Pružinová ocel Ø 5 x 40 x 156 mm / 270°

Name: Z-246JX - Tažné pružiny
SKU: Z-246JX
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-246JX

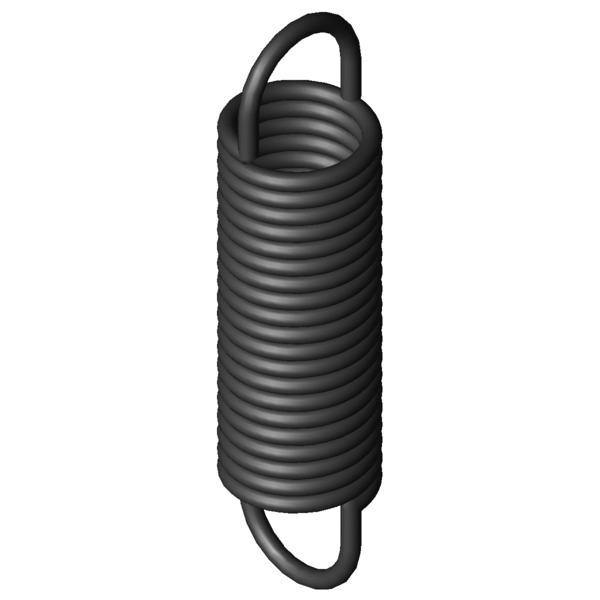

Obrázek produktu Prodlužovací pružina Z-246JX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	48	mm	Nejmenší průměr dutinky
L0	156	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	108,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	267,6	mm	Největší délka při statickém zatížení
sn	111,6	mm	Největší dráha pružiny při statickém zatížení
Fn	873,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	23,6	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	7,15	N/mm	Tuhost pružiny
F0	75	N	Vnitřní předpínací síla
Fntol	47,7	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	23	Stupně	Tolerance polohy oka
Gew	384,104	g	Hmotnost výrobku
PG	###AL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-246JX	EN 10270-1	5	40	156	873,5	267,6	111,6	7,15	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	43,5 \| 83,3 \| 35,2 \| 12,1
Z-162U-21X	32	146	1,003	EN 10270-1	265,6	390,49	244,49	43,3 \| 77,9 \| 38,0 \| 13,9
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	46,6 \| 78,2 \| 43,7 \| 18,0
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	50,7 \| 88,5 \| 44,1 \| 19,4
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	50,6 \| 87,0 \| 44,9 \| 19,9
Z-178AX	44	145	1,96	EN 10270-1	436,3	354,7	209,7	55,4 \| 88,0 \| 51,6 \| 26,6
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	57,2 \| 88,8 \| 54,1 \| 28,8
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	56,6 \| 81,7 \| 57,7 \| 30,4
Z-177K-01X	32	154	2,429	EN 10270-1	441,6	321,25	167,25	58,6 \| 83,6 \| 58,6 \| 33,7
Z-187X	36	160	2,868	EN 10270-1	528,1	332,1	172,1	63,7 \| 89,2 \| 62,7 \| 39,2
Z-217X	40	179	3,365	EN 10270-1	658,2	357,83	178,83	69,4 \| 92,4 \| 68,9 \| 47,0
Z-186AX	36	132	3,84	EN 10270-1	528,1	260,7	128,7	70,3 \| 84,9 \| 73,6 \| 52,4
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	78,9 \| 94,5 \| 79,4 \| 62,9
Z-247X	40	192	5,352	EN 10270-1	873,5	341,22	149,22	85,3 \| 93,8 \| 87,4 \| 74,8
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-283JX	40	165	10,94	EN 10270-1	1134	257,7	92,7	79,7 \| 95,2 \| 80,0 \| 64,0
Z-246HX	40	116	11,64	EN 10270-1	873,5	184,6	68,6	77,9 \| 91,5 \| 80,7 \| 61,5
Z-283HX	40	121	17,8	EN 10270-1	1134	178	57	64,3 \| 89,5 \| 64,1 \| 39,3
Z-320JX	40	180	20,2	EN 10270-1	1632	250,9	70,9	60,4 \| 88,7 \| 58,5 \| 34,0
Z-320HX	40	130	32,88	EN 10270-1	1632	173,5	43,5	51,6 \| 87,6 \| 46,3 \| 20,9

Počet podobných kovových pružin: 19
