Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-246JI

Množství	Jedn. cena [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	5,4200 EUR
37	5,4200 EUR
75	5,4200 EUR
125	5,4200 EUR
175	5,4200 EUR
250	5,4200 EUR
350	5,4200 EUR

Prodlužovací pružina Nakoupit

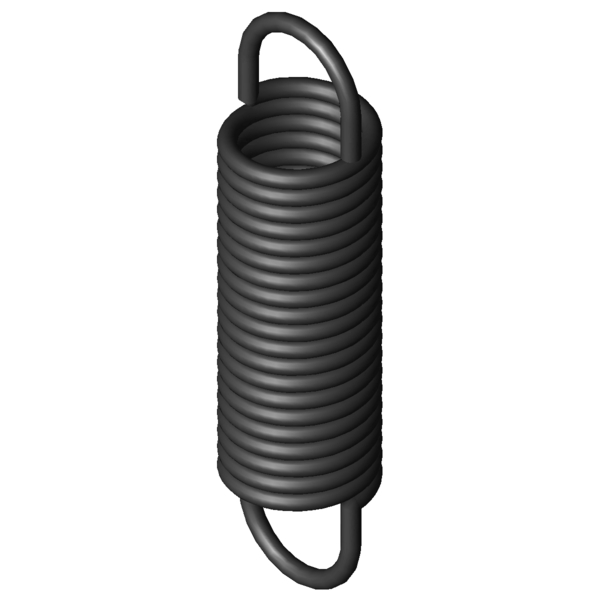

Obrázek produktu Prodlužovací pružina Z-246JI

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-246JI

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	48	mm	Nejmenší průměr dutinky
L0	156	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	107,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	266,2	mm	Největší délka při statickém zatížení
sn	110,2	mm	Největší dráha pružiny při statickém zatížení
Fn	873,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	24,2	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	7,24	N/mm	Tuhost pružiny
F0	75	N	Vnitřní předpínací síla
Fntol	47,7	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	23	Stupně	Tolerance polohy oka
Gew	379,8362	g	Hmotnost výrobku
PG	###AL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-246JI

Formulář dotazu Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

Formulář dotazu Prodlužovací pružina Z-246JI

Podobné tažné pružiny pro Prodlužovací pružina Z-246JI Pružinová ocel Ø 5 x 40 x 156 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-246JI	EN 10270-1	5	40	156	873,5	266,2	110,2	7,24	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	41,1 \| 77,8 \| 34,0 \| 11,4
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	43,5 \| 83,3 \| 35,1 \| 12,0
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	43,2 \| 77,9 \| 37,9 \| 13,8
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	50,6 \| 88,5 \| 44,1 \| 19,3
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	50,5 \| 87,0 \| 44,8 \| 19,8
Z-178AI	44	145	1,99	EN 10270-1	436,3	352,2	207,2	55,4 \| 88,0 \| 51,6 \| 26,6
Z-209MI	50	162	2,16	EN 10270-1	532,3	395,1	233,1	57,2 \| 88,8 \| 54,1 \| 28,8
Z-177GI	40	114	2,288	EN 10270-1	357,1	261,46	147,46	56,7 \| 81,7 \| 57,8 \| 30,6
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	58,5 \| 83,6 \| 58,5 \| 33,6
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	63,6 \| 89,2 \| 62,5 \| 39,0
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	69,4 \| 92,5 \| 68,8 \| 46,9
Z-186AI	36	132	3,88	EN 10270-1	528,1	259,2	127,2	70,3 \| 84,9 \| 73,5 \| 52,4
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	78,9 \| 94,5 \| 79,4 \| 62,9
Z-247I	40	191	5,4	EN 10270-1	873,5	338,87	147,87	85,2 \| 93,9 \| 87,3 \| 74,5
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-224I	30	162	9,161	EN 10270-1	858,7	247,88	85,88	84,8 \| 87,1 \| 88,1 \| 79,3
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	79,8 \| 95,2 \| 80,1 \| 64,0
Z-246HI	40	116	11,88	EN 10270-1	873,5	183,2	67,2	77,6 \| 91,5 \| 80,5 \| 61,0
Z-283HI	40	121	18,16	EN 10270-1	1134	176,8	55,8	64,1 \| 89,5 \| 63,8 \| 39,0
Z-320JI	40	180	20,45	EN 10270-1	1632	250	70	60,4 \| 88,7 \| 58,5 \| 34,0
Z-320HI	40	130	33,54	EN 10270-1	1632	172,7	42,7	51,5 \| 87,6 \| 46,1 \| 20,7

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-246JI

Země původu: DE, German; Prodlužovací pružina Z-246JI
