Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

Cenová stupnice - Prodlužovací pružina Z-247I

Množství	Jedn. cena [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	5,4200 EUR
37	5,4200 EUR
75	5,4200 EUR
125	5,4200 EUR
175	5,4200 EUR
250	5,4200 EUR
350	5,4200 EUR

Prodlužovací pružina Nakoupit

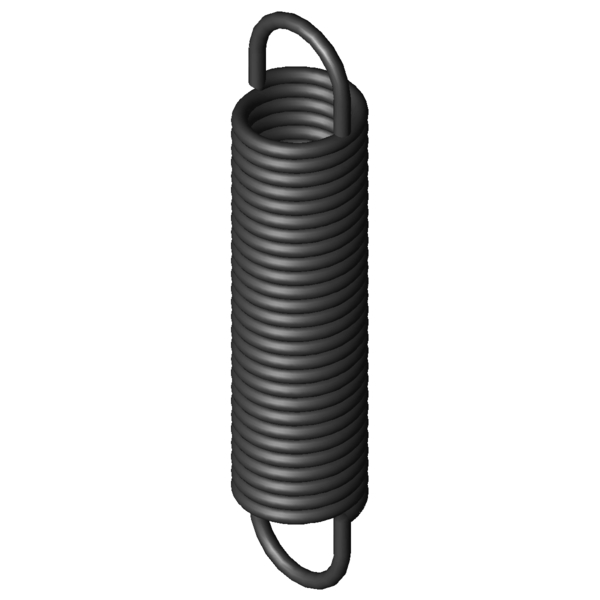

Obrázek produktu Prodlužovací pružina Z-247I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-247I

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	48	mm	Nejmenší průměr dutinky
L0	191	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	142,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	338,87	mm	Největší délka při statickém zatížení
sn	147,87	mm	Největší dráha pružiny při statickém zatížení
Fn	873,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	24,25	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	5,4	N/mm	Tuhost pružiny
F0	75	N	Vnitřní předpínací síla
Fntol	46,8	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	29	Stupně	Tolerance polohy oka
Gew	499,3353	g	Hmotnost výrobku
PG	###AL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

síla-dráha-výpočet Prodlužovací pružina Z-247I

Formulář dotazu Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

Formulář dotazu Prodlužovací pružina Z-247I

Podobné tažné pružiny pro Prodlužovací pružina Z-247I Pružinová ocel Ø 5 x 40 x 191 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-247I	EN 10270-1	5	40	191	873,5	338,87	147,87	5,4	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-162U-23I	32	185	0,728	EN 10270-1	265,6	521,86	336,86	43,2 \| 79,0 \| 37,2 \| 13,3
Z-168I	35,2	177	0,825	EN 10270-1	290,5	506,35	329,35	45,2 \| 81,6 \| 39,1 \| 14,9
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	48,5 \| 89,2 \| 40,2 \| 16,1
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	53,6 \| 82,8 \| 52,2 \| 25,9
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	55,1 \| 87,2 \| 51,6 \| 26,6
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	57,5 \| 89,5 \| 54,1 \| 28,8
Z-188I	36	212	1,965	EN 10270-1	528,1	463,29	251,29	60,6 \| 86,7 \| 59,7 \| 35,6
Z-177K-02I	32	179	1,992	EN 10270-1	441,6	382,97	203,97	60,0 \| 81,9 \| 61,5 \| 36,7
Z-219I	40	236	2,306	EN 10270-1	658,2	497	261	82,9 \| 90,8 \| 85,6 \| 72,2
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	72,7 \| 94,4 \| 72,0 \| 51,8
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	70,2 \| 84,6 \| 73,6 \| 52,4
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	78,9 \| 94,4 \| 79,4 \| 62,9
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	83,5 \| 92,4 \| 86,0 \| 72,0
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	85,2 \| 88,8 \| 82,3 \| 84,3
Z-247I	40	191	5,4	EN 10270-1	873,5	338,87	147,87	100,0 \| 100,0 \| 100,0 \| 100,0
Z-285I	40	236	6,777	EN 10270-1	1134	385,66	149,66	68,6 \| 91,1 \| 68,4 \| 46,1
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	85,2 \| 93,9 \| 87,3 \| 74,5
Z-225I	30	189	7,521	EN 10270-1	858,7	293,62	104,62	81,5 \| 88,0 \| 84,5 \| 72,0
Z-284I	40	203	8,255	EN 10270-1	1134	325,86	122,86	79,7 \| 95,0 \| 80,1 \| 64,0
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	69,9 \| 92,4 \| 69,5 \| 47,7
Z-321I	40	224	15,248	EN 10270-1	1632	317,95	93,95	50,5 \| 85,9 \| 45,5 \| 20,1
Z-320JI	40	180	20,45	EN 10270-1	1632	250	70	55,7 \| 91,2 \| 50,4 \| 25,3

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-247I

Země původu: DE, German; Prodlužovací pružina Z-247I
