Prodlužovací pružina Z-255X Pružinová ocel Ø 5 x 30 x 207 mm / 270°

Name: Z-255X - Tažné pružiny
SKU: Z-255X
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-255X

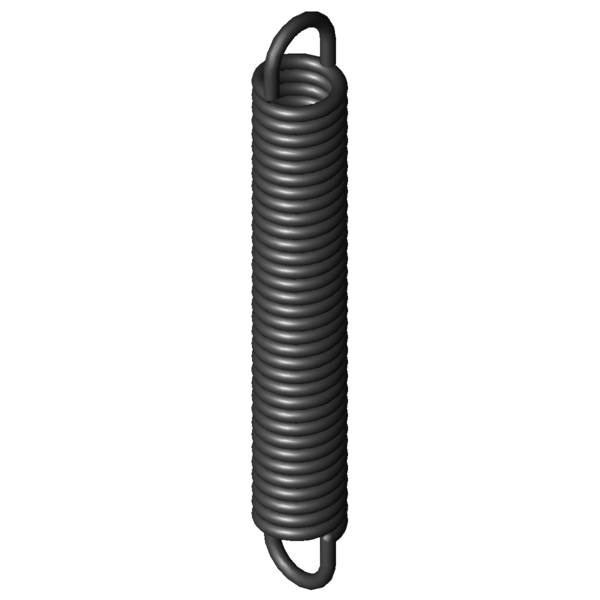

Obrázek produktu Prodlužovací pružina Z-255X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	37,9	mm	Nejmenší průměr dutinky
L0	207	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	173,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	291,84	mm	Největší délka při statickém zatížení
sn	84,84	mm	Největší dráha pružiny při statickém zatížení
Fn	1134	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	12,074	N/mm	Tuhost pružiny
F0	110	N	Vnitřní předpínací síla
Fntol	84,57	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	31	Stupně	Tolerance polohy oka
Gew	432,8792	g	Hmotnost výrobku
PG	###AM	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-255X	EN 10270-1	5	30	207	1134	291,84	84,84	12,074	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-177K-04X	32	230	1,443	EN 10270-1	441,6	511,48	281,48	43,8 \| 85,3 \| 34,5 \| 11,7
Z-171AX	28,2	188	1,462	EN 10270-1	358,7	417,26	229,26	43,0 \| 82,9 \| 34,3 \| 11,7
Z-177K-03X	32	205	1,669	EN 10270-1	441,6	448,4	243,4	46,2 \| 88,3 \| 36,9 \| 13,6
Z-188X	36	212	1,953	EN 10270-1	528,1	464,84	252,84	47,6 \| 87,0 \| 40,1 \| 15,6
Z-177K-02X	32	179	1,979	EN 10270-1	441,6	384,33	205,33	46,8 \| 84,1 \| 40,1 \| 16,1
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	57,3 \| 89,6 \| 53,6 \| 28,7
Z-196X	29	201	4,096	EN 10270-1	645,8	347,95	146,95	60,5 \| 91,3 \| 57,3 \| 32,9
Z-227X	30	249	5,389	EN 10270-1	858,7	394,98	145,98	67,3 \| 91,0 \| 66,9 \| 44,0
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	72,0 \| 94,4 \| 71,2 \| 50,5
Z-205X	24	217	6,973	EN 10270-1	765,7	316,94	99,94	72,9 \| 85,1 \| 76,2 \| 57,3
Z-225X	30	190	7,465	EN 10270-1	858,7	295,4	105,4	77,7 \| 93,9 \| 78,1 \| 61,0
Z-224X	30	163	9,079	EN 10270-1	858,7	249,66	86,66	68,5 \| 92,0 \| 68,0 \| 45,6
Z-256X	30	242	10	EN 10270-1	1134	344,44	102,44	89,8 \| 95,2 \| 91,4 \| 82,8
Z-233X	25	215	11,899	EN 10270-1	1008	290,54	75,54	92,9 \| 89,9 \| 89,0 \| 99,8
Z-255X	30	207	12,074	EN 10270-1	1134	291,84	84,84	100,0 \| 100,0 \| 100,0 \| 100,0
Z-254X	30	177	14,685	EN 10270-1	1134	246,76	69,76	85,1 \| 93,0 \| 87,4 \| 74,8

Počet podobných kovových pružin: 15
