Prodlužovací pružina Z-256X Pružinová ocel Ø 5 x 30 x 242 mm / 270°

Name: Z-256X - Tažné pružiny
SKU: Z-256X
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-256X

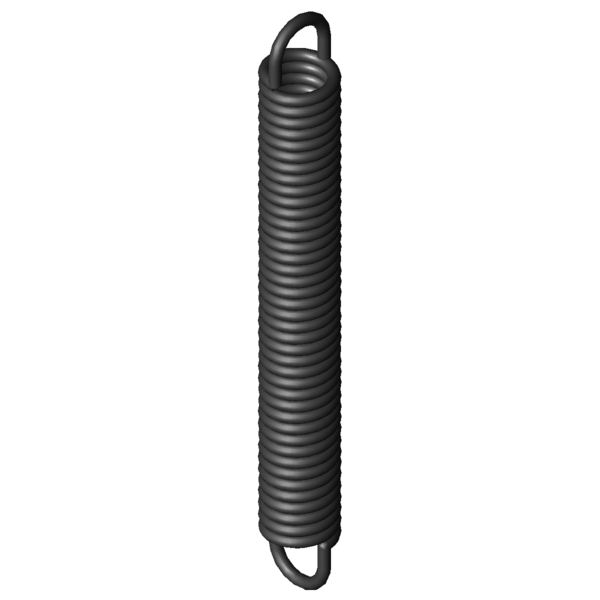

Obrázek produktu Prodlužovací pružina Z-256X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	37,9	mm	Nejmenší průměr dutinky
L0	242	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	208,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	344,44	mm	Největší délka při statickém zatížení
sn	102,44	mm	Největší dráha pružiny při statickém zatížení
Fn	1134	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	10	N/mm	Tuhost pružiny
F0	110	N	Vnitřní předpínací síla
Fntol	82,02	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	34	Stupně	Tolerance polohy oka
Gew	518,2356	g	Hmotnost výrobku
PG	###AO	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-256X	EN 10270-1	5	30	242	1134	344,44	102,44	10	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-177K-04X	32	230	1,443	EN 10270-1	441,6	511,48	281,48	46,3 \| 86,9 \| 37,7 \| 14,2
Z-177K-03X	32	205	1,669	EN 10270-1	441,6	448,4	243,4	46,8 \| 83,5 \| 40,5 \| 16,4
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	48,1 \| 87,0 \| 40,9 \| 16,4
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	55,0 \| 87,2 \| 51,5 \| 26,2
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	55,3 \| 84,3 \| 53,3 \| 28,3
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	58,6 \| 90,8 \| 54,9 \| 30,1
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	61,1 \| 89,9 \| 58,9 \| 34,6
Z-196X	29	201	4,096	EN 10270-1	645,8	347,95	146,95	63,2 \| 86,6 \| 63,3 \| 39,7
Z-228X	30	280	4,687	EN 10270-1	858,7	447,84	167,84	68,9 \| 92,1 \| 68,4 \| 46,2
Z-227X	30	249	5,389	EN 10270-1	858,7	394,98	145,98	73,9 \| 95,7 \| 72,9 \| 53,1
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	74,9 \| 86,3 \| 78,3 \| 60,2
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	77,7 \| 93,9 \| 78,1 \| 61,0
Z-225X	30	190	7,465	EN 10270-1	858,7	295,4	105,4	83,2 \| 89,5 \| 86,5 \| 73,6
Z-257X	30	272	8,717	EN 10270-1	1134	389,52	117,52	92,4 \| 96,3 \| 93,6 \| 87,2
Z-256X	30	242	10	EN 10270-1	1134	344,44	102,44	100,0 \| 100,0 \| 100,0 \| 100,0
Z-234X	25	242	10,372	EN 10270-1	1008	328,66	86,66	91,0 \| 91,1 \| 86,7 \| 95,2
Z-255X	30	207	12,074	EN 10270-1	1134	291,84	84,84	89,8 \| 95,2 \| 91,4 \| 82,8

Počet podobných kovových pružin: 16
