Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-259X

Množství	Jedn. cena [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Prodlužovací pružina Nakoupit

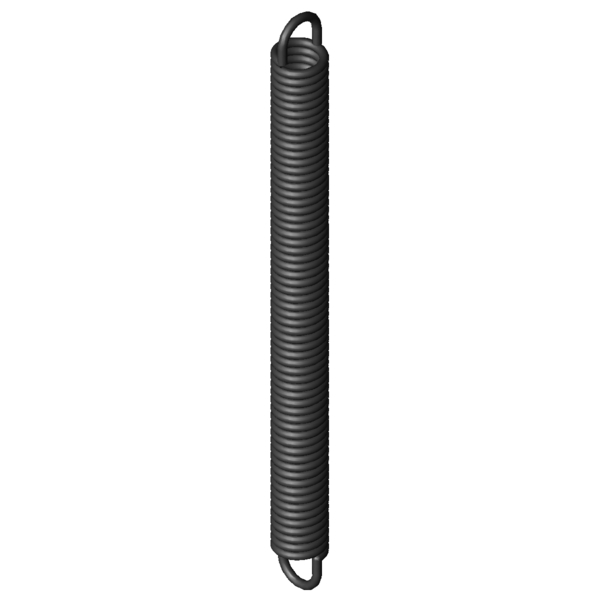

Obrázek produktu Prodlužovací pružina Z-259X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-259X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dh	37,9	mm	Nejmenší průměr dutinky
L0	347	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	313,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	502,23	mm	Největší délka při statickém zatížení
sn	155,23	mm	Největší dráha pružiny při statickém zatížení
Fn	1134	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	16,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	6,599	N/mm	Tuhost pružiny
F0	110	N	Vnitřní předpínací síla
Fntol	77,85	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	42	Stupně	Tolerance polohy oka
Gew	774,305	g	Hmotnost výrobku
PG	###AW	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-259X

Formulář dotazu Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

Formulář dotazu Prodlužovací pružina Z-259X

Podobné tažné pružiny pro Prodlužovací pružina Z-259X Pružinová ocel Ø 5 x 30 x 347 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-259X	EN 10270-1	5	30	347	1134	502,23	155,23	6,599	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-201X	29	349	2,147	EN 10270-1	645,8	629,37	280,37	59,9 \| 92,0 \| 56,2 \| 31,5
Z-200X	29	317	2,393	EN 10270-1	645,8	568,52	251,52	61,3 \| 89,3 \| 59,3 \| 35,1
Z-252X	40	363	2,405	EN 10270-1	873,5	695,04	332,04	62,7 \| 90,2 \| 61,9 \| 36,0
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	63,1 \| 86,3 \| 63,3 \| 39,7
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	65,8 \| 83,2 \| 68,5 \| 45,6
Z-230X	30	352	3,612	EN 10270-1	858,7	569,82	217,82	74,6 \| 96,2 \| 73,5 \| 54,0
Z-229X	30	316	4,08	EN 10270-1	858,7	508,84	192,84	77,6 \| 93,7 \| 78,1 \| 61,0
Z-209X	24	341	4,193	EN 10270-1	765,7	507,2	166,2	76,5 \| 86,1 \| 80,5 \| 63,1
Z-288X	40	348	4,224	EN 10270-1	1134	588,13	240,13	78,5 \| 88,5 \| 82,3 \| 64,6
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	78,4 \| 83,0 \| 81,8 \| 70,3
Z-228X	30	280	4,687	EN 10270-1	858,7	447,84	167,84	81,5 \| 90,2 \| 84,1 \| 70,0
Z-227X	30	249	5,389	EN 10270-1	858,7	394,98	145,98	84,2 \| 87,3 \| 84,9 \| 80,5
Z-260X	30	387	5,842	EN 10270-1	1134	562,34	175,34	93,1 \| 96,6 \| 94,3 \| 88,5
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	85,3 \| 84,7 \| 78,9 \| 92,4
Z-259X	30	347	6,599	EN 10270-1	1134	502,23	155,23	100,0 \| 100,0 \| 100,0 \| 100,0
Z-237X	25	345	6,952	EN 10270-1	1008	474,29	129,29	90,2 \| 90,9 \| 86,1 \| 93,7
Z-258X	30	307	7,581	EN 10270-1	1134	442,12	135,12	92,2 \| 96,2 \| 93,5 \| 87,0
Z-236X	25	309	7,853	EN 10270-1	1008	423,46	114,46	83,9 \| 87,5 \| 81,3 \| 83,0
Z-257X	30	272	8,717	EN 10270-1	1134	389,52	117,52	85,5 \| 92,8 \| 87,9 \| 75,7
Z-324X	40	346	8,969	EN 10270-1	1632	505,71	159,71	79,8 \| 84,7 \| 83,3 \| 71,5
Z-235X	25	273	9,021	EN 10270-1	1008	372,63	99,63	77,6 \| 84,0 \| 76,5 \| 72,2
Z-256X	30	242	10	EN 10270-1	1134	344,44	102,44	79,6 \| 89,9 \| 83,0 \| 66,0

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-259X

Země původu: DE, German; Prodlužovací pružina Z-259X
