Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-290X

Množství	Jedn. cena [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Prodlužovací pružina Nakoupit

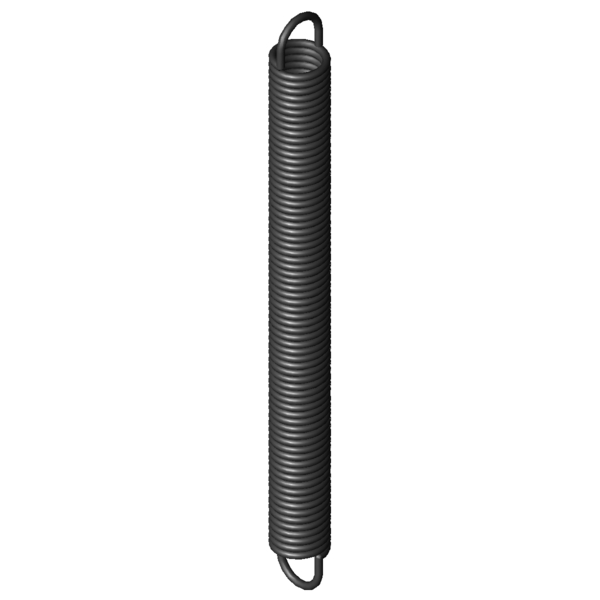

Obrázek produktu Prodlužovací pružina Z-290X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-290X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	40	mm	Vnější průměr vinutí
Dh	48,8	mm	Nejmenší průměr dutinky
L0	437	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	389,13	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	748,61	mm	Největší délka při statickém zatížení
sn	311,61	mm	Největší dráha pružiny při statickém zatížení
Fn	1134	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	23,93	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,255	N/mm	Tuhost pružiny
F0	120	N	Vnitřní předpínací síla
Fntol	61,16	N	(+/-) Tolerance při statické maximální síle
L0tol	6,55	mm	(+/-) Tolerance nenapnuté délky
Detol	0,5	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	46	Stupně	Tolerance polohy oka
Gew	1455,8424	g	Hmotnost výrobku
PG	###BF	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-290X

Formulář dotazu Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

Formulář dotazu Prodlužovací pružina Z-290X

Podobné tažné pružiny pro Prodlužovací pružina Z-290X Pružinová ocel Ø 5,5 x 40 x 437 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-290X	EN 10270-1	5,5	40	437	1134	748,61	311,61	3,255	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-184X	44	341	0,584	EN 10270-1	436,3	1045,9	704,9	46,3 \| 80,6 \| 41,3 \| 17,0
Z-246X	50	418	1,002	EN 10270-1	707,9	1077,75	659,75	57,7 \| 88,9 \| 54,8 \| 29,5
Z-193X	36	360	1,024	EN 10270-1	528,1	842,86	482,86	55,8 \| 81,7 \| 55,6 \| 30,1
Z-192X	36	328	1,141	EN 10270-1	528,1	760,77	432,77	57,4 \| 79,3 \| 59,3 \| 33,5
Z-223X	40	368	1,339	EN 10270-1	658,2	817,5	449,5	64,2 \| 88,7 \| 63,7 \| 40,2
Z-222X	40	331	1,512	EN 10270-1	658,2	728,95	397,95	66,5 \| 85,9 \| 68,2 \| 45,4
Z-283X	50	452	1,517	EN 10270-1	921,2	1006,69	554,69	68,9 \| 92,2 \| 68,7 \| 45,6
Z-282X	50	408	1,713	EN 10270-1	921,2	899,07	491,07	71,7 \| 91,1 \| 72,3 \| 51,5
Z-221X	40	296	1,737	EN 10270-1	658,2	642,39	346,39	69,8 \| 83,2 \| 74,0 \| 52,2
Z-253X	40	403	2,129	EN 10270-1	873,5	778,05	375,05	79,5 \| 94,4 \| 80,1 \| 64,0
Z-252X	40	363	2,405	EN 10270-1	873,5	695,04	332,04	83,0 \| 91,3 \| 85,4 \| 72,3
Z-251X	40	323	2,763	EN 10270-1	873,5	612,02	289,02	85,4 \| 88,3 \| 84,9 \| 83,0
Z-319X	50	456	3,114	EN 10270-1	1331	845,08	389,08	88,1 \| 87,7 \| 82,6 \| 94,0
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	86,6 \| 85,6 \| 78,8 \| 95,5
Z-290X	40	437	3,255	EN 10270-1	1134	748,61	311,61	100,0 \| 100,0 \| 100,0 \| 100,0
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	89,3 \| 86,7 \| 88,6 \| 92,6
Z-289X	40	392	3,676	EN 10270-1	1134	667,87	275,87	93,1 \| 96,6 \| 94,3 \| 88,5
Z-288X	40	348	4,224	EN 10270-1	1134	588,13	240,13	86,3 \| 93,2 \| 88,5 \| 77,1
Z-287X	40	310	4,856	EN 10270-1	1134	518,85	208,85	80,3 \| 90,3 \| 83,5 \| 67,0
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	75,1 \| 87,8 \| 79,2 \| 58,4
Z-355X	50	442	5,724	EN 10270-1	1763	715,16	273,16	72,7 \| 85,8 \| 76,0 \| 56,4
Z-260X	30	387	5,842	EN 10270-1	1134	562,34	175,34	73,1 \| 84,8 \| 78,1 \| 56,3
Z-327X	40	490	6,012	EN 10270-1	1632	728,29	238,29	72,8 \| 92,2 \| 73,0 \| 53,1
Z-354X	50	393	6,581	EN 10270-1	1763	630,58	237,58	67,4 \| 82,8 \| 70,3 \| 49,0
Z-326X	40	440	6,791	EN 10270-1	1632	650,96	210,96	70,4 \| 95,5 \| 68,6 \| 47,0
Z-325X	40	390	7,801	EN 10270-1	1632	573,63	183,63	65,8 \| 92,2 \| 64,2 \| 40,9
Z-324X	40	346	8,969	EN 10270-1	1632	505,71	159,71	61,6 \| 88,8 \| 60,4 \| 35,6
Z-323X	40	308	10,29	EN 10270-1	1632	447,22	139,22	58,0 \| 85,9 \| 57,1 \| 31,0
Z-384X	50	437	12,048	EN 10270-1	2515	620,93	183,93	53,9 \| 82,9 \| 52,1 \| 26,6
Z-383X	50	389	13,821	EN 10270-1	2515	549,33	160,33	50,2 \| 79,3 \| 48,3 \| 23,2

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-290X

Země původu: DE, German; Prodlužovací pružina Z-290X
