Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-246X

Množství	Jedn. cena [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Prodlužovací pružina Nakoupit

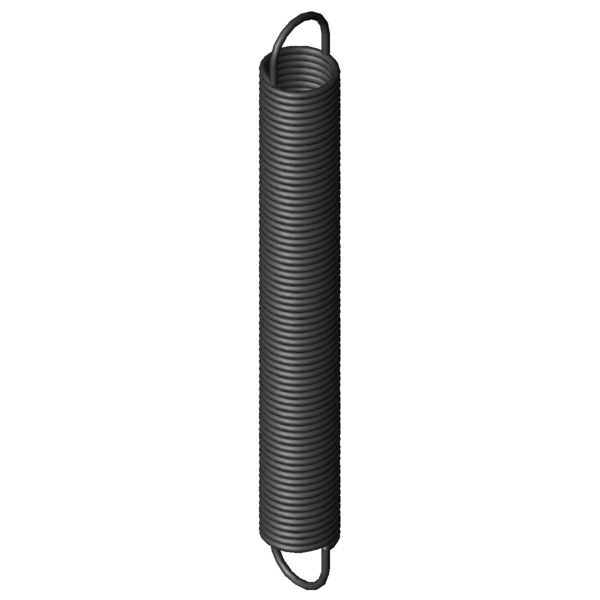

Obrázek produktu Prodlužovací pružina Z-246X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-246X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	58,3	mm	Nejmenší průměr dutinky
L0	418	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	353,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1077,75	mm	Největší délka při statickém zatížení
sn	659,75	mm	Největší dráha pružiny při statickém zatížení
Fn	707,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	32,12	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,002	N/mm	Tuhost pružiny
F0	47	N	Vnitřní předpínací síla
Fntol	31,98	N	(+/-) Tolerance při statické maximální síle
L0tol	6,27	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	51	Stupně	Tolerance polohy oka
Gew	1569,3394	g	Hmotnost výrobku
PG	###BF	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-246X

Formulář dotazu Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

Formulář dotazu Prodlužovací pružina Z-246X

Podobné tažné pružiny pro Prodlužovací pružina Z-246X Pružinová ocel Ø 5 x 50 x 418 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-246X	EN 10270-1	5	50	418	707,9	1077,75	659,75	1,002	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	60,9 \| 89,8 \| 58,7 \| 34,3
Z-185X	44	373	0,524	EN 10270-1	436,3	1158,75	785,75	70,1 \| 85,7 \| 72,8 \| 51,7
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	73,6 \| 93,3 \| 73,8 \| 53,6
Z-216X	50	384	0,636	EN 10270-1	532,3	1177,21	793,21	78,6 \| 94,0 \| 79,2 \| 62,5
Z-215X	50	348	0,718	EN 10270-1	532,3	1050,23	702,23	82,1 \| 91,1 \| 84,6 \| 70,6
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	89,9 \| 90,9 \| 87,5 \| 91,4
Z-246X	50	418	1,002	EN 10270-1	707,9	1077,75	659,75	100,0 \| 100,0 \| 100,0 \| 100,0
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	93,2 \| 96,8 \| 94,3 \| 88,5
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	86,4 \| 93,6 \| 88,5 \| 77,1
Z-283X	50	452	1,517	EN 10270-1	921,2	1006,69	554,69	79,8 \| 94,5 \| 80,5 \| 64,6
Z-282X	50	408	1,713	EN 10270-1	921,2	899,07	491,07	76,3 \| 96,2 \| 75,6 \| 57,2
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	70,5 \| 87,3 \| 72,5 \| 51,7
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	71,1 \| 92,7 \| 70,8 \| 49,8
Z-253X	40	403	2,129	EN 10270-1	873,5	778,05	375,05	69,1 \| 92,1 \| 68,9 \| 46,1
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	66,5 \| 89,6 \| 66,6 \| 43,3
Z-320X	50	506	2,757	EN 10270-1	1331	945,49	439,49	60,9 \| 87,3 \| 59,9 \| 35,4
Z-319X	50	456	3,114	EN 10270-1	1331	845,08	389,08	59,3 \| 90,3 \| 56,1 \| 31,4
Z-290X	40	437	3,255	EN 10270-1	1134	748,61	311,61	57,7 \| 88,9 \| 54,8 \| 29,5
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	55,0 \| 84,1 \| 53,1 \| 27,9
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	57,2 \| 92,2 \| 52,3 \| 27,3
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	53,8 \| 88,7 \| 48,9 \| 23,7
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	50,8 \| 85,6 \| 46,1 \| 20,7

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-246X

Země původu: DE, German; Prodlužovací pružina Z-246X
