Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-320X

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Prodlužovací pružina Nakoupit

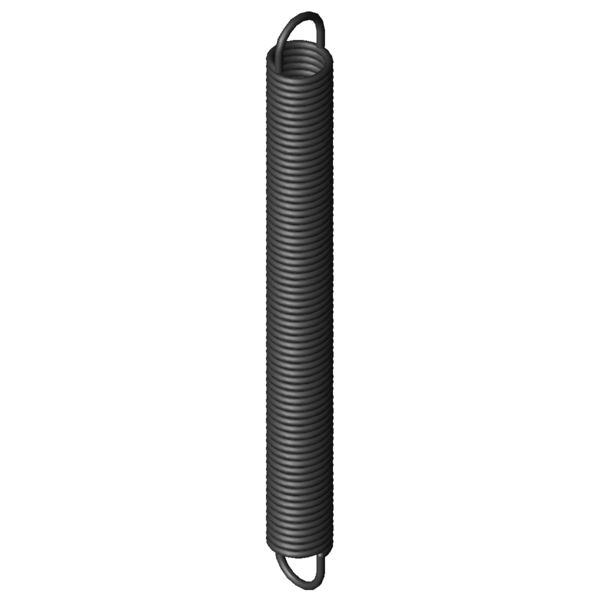

Obrázek produktu Prodlužovací pružina Z-320X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-320X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	60	mm	Nejmenší průměr dutinky
L0	506	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	445,73	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	945,49	mm	Největší délka při statickém zatížení
sn	439,49	mm	Největší dráha pružiny při statickém zatížení
Fn	1331	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	30,13	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,757	N/mm	Tuhost pružiny
F0	120	N	Vnitřní předpínací síla
Fntol	66,09	N	(+/-) Tolerance při statické maximální síle
L0tol	7,59	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	2419,5339	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-320X

Formulář dotazu Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

Formulář dotazu Prodlužovací pružina Z-320X

Podobné tažné pružiny pro Prodlužovací pružina Z-320X Pružinová ocel Ø 6,3 x 50 x 506 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-320X	EN 10270-1	6,3	50	506	1331	945,49	439,49	2,757	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-216X	50	384	0,636	EN 10270-1	532,3	1177,21	793,21	49,0 \| 88,7 \| 41,3 \| 17,1
Z-215X	50	348	0,718	EN 10270-1	532,3	1050,23	702,23	49,7 \| 85,7 \| 44,1 \| 19,3
Z-276X	60	468	0,828	EN 10270-1	774,5	1360,08	892,08	56,7 \| 87,7 \| 53,7 \| 28,7
Z-246X	50	418	1,002	EN 10270-1	707,9	1077,75	659,75	57,2 \| 92,2 \| 52,3 \| 27,3
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	59,1 \| 90,8 \| 55,6 \| 30,8
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	73,2 \| 93,4 \| 73,5 \| 52,8
Z-283X	50	452	1,517	EN 10270-1	921,2	1006,69	554,69	66,6 \| 92,4 \| 65,1 \| 42,3
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	76,5 \| 92,2 \| 77,5 \| 59,7
Z-282X	50	408	1,713	EN 10270-1	921,2	899,07	491,07	70,8 \| 95,6 \| 69,1 \| 47,7
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	73,8 \| 92,3 \| 74,2 \| 54,8
Z-350X	60	570	2,356	EN 10270-1	1489	1146,9	576,9	85,1 \| 87,4 \| 82,8 \| 85,2
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	91,5 \| 90,6 \| 87,7 \| 96,2
Z-320X	50	506	2,757	EN 10270-1	1331	945,49	439,49	100,0 \| 100,0 \| 100,0 \| 100,0
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	90,8 \| 87,9 \| 94,1 \| 90,4
Z-319X	50	456	3,114	EN 10270-1	1331	845,08	389,08	92,3 \| 96,3 \| 93,5 \| 87,0
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	100,0 \| 100,0 \| 100,0 \| 100,0
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	92,3 \| 96,4 \| 93,5 \| 87,0
Z-357X	50	554	4,411	EN 10270-1	1763	908,47	354,47	77,6 \| 93,8 \| 78,1 \| 60,9
Z-379X	60	572	4,806	EN 10270-1	2132	965,77	393,77	71,8 \| 83,5 \| 76,0 \| 55,9
Z-356X	50	498	4,982	EN 10270-1	1763	811,81	313,81	81,5 \| 90,5 \| 84,1 \| 70,0
Z-378X	60	508	5,521	EN 10270-1	2132	850,7	342,7	68,7 \| 87,2 \| 70,2 \| 48,7
Z-355X	50	442	5,724	EN 10270-1	1763	715,16	273,16	77,6 \| 94,0 \| 78,1 \| 60,9
Z-327X	40	490	6,012	EN 10270-1	1632	728,29	238,29	68,1 \| 92,3 \| 67,9 \| 44,2
Z-377X	60	452	6,348	EN 10270-1	2132	750,12	298,12	63,8 \| 83,8 \| 65,1 \| 42,3
Z-354X	50	393	6,581	EN 10270-1	1763	630,58	237,58	73,8 \| 95,6 \| 72,8 \| 53,0
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	68,9 \| 92,2 \| 68,3 \| 46,2
Z-387X	50	621	8,075	EN 10270-1	2515	895,42	274,42	59,2 \| 86,7 \| 57,7 \| 33,0
Z-386X	50	557	9,121	EN 10270-1	2515	799,95	242,95	57,7 \| 89,9 \| 54,1 \| 29,3

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-320X

Země původu: DE, German; Prodlužovací pružina Z-320X
