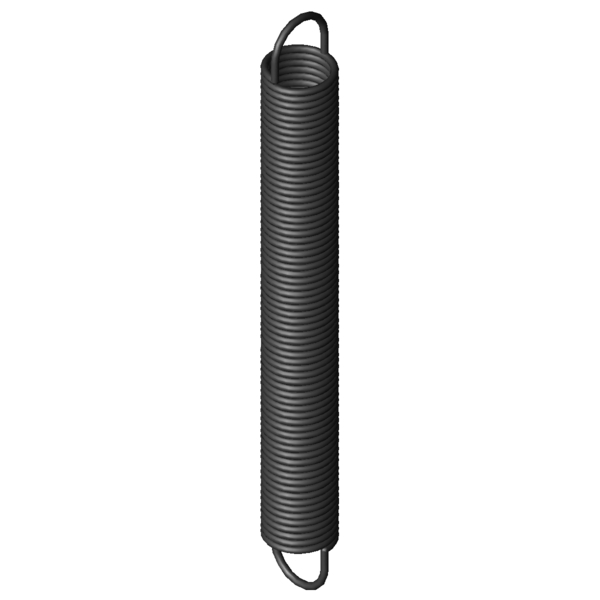

Domov » Výrobek » Tažné pružiny » z-313x Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-313X Pružinová ocel Ø 6,3 x 60 x 522 mm / 270° Cenová stupnice - Prodlužovací pružina Z-313X Množství Jedn. cena [EUR] 1 56,6900 EUR 2 45,1600 EUR 3 43,4800 EUR 7 39,3200 EUR 17 39,3200 EUR 37 39,3200 EUR 75 39,3200 EUR 125 39,3200 EUR 175 39,3200 EUR 250 39,3200 EUR 350 39,3200 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-313X Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-313X Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 6,3 mm Prumer drátu D mm Střední průměr vinutí De 60 mm Vnější průměr vinutí Dh 70 mm Nejmenší průměr dutinky L0 522 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 445,73 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 701,34 mm Největší dráha pružiny při statickém zatížení Fn 1122 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 38,13 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 1,486 N/mm Tuhost pružiny F0 80 N Vnitřní předpínací síla Fntol 50,54 N (+/-) Tolerance při statické maximální síle L0tol 7,83 mm (+/-) Tolerance nenapnuté délky Detol 1 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 50 Stupně Tolerance polohy oka Gew 2973,203 g Hmotnost výrobku PG ###BG - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-313X Pružinová ocel Ø 6,3 x 60 x 522 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-313X Pružinová ocel Ø 6,3 x 60 x 522 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-313X Pružinová ocel Ø 6,3 x 60 x 522 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-313X Pružinová ocel Ø 6,3 x 60 x 522 mm / 270° síla-dráha-výpočet Prodlužovací pružina Z-313X Formulář dotazu Prodlužovací pružina Z-313X Pružinová ocel Ø 6,3 x 60 x 522 mm / 270° Formulář dotazu Prodlužovací pružina Z-313X Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-313X Země původu: DE, German; Prodlužovací pružina Z-313X Obrázek produktu - Tažné pružiny Z-313X QR-Code: Prodlužovací pružina Z-313X
