Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-310X

Množství	Jedn. cena [EUR]
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	19,5000 EUR
37	19,5000 EUR
75	19,5000 EUR
125	19,5000 EUR
175	19,5000 EUR
250	19,5000 EUR
350	19,5000 EUR

Prodlužovací pružina Nakoupit

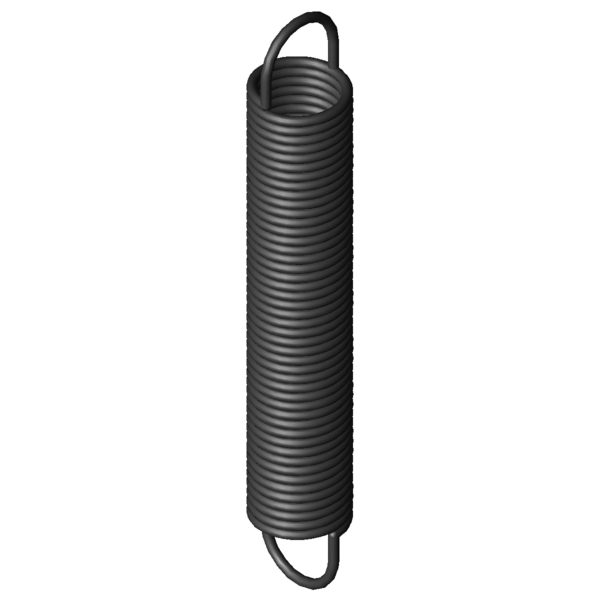

Obrázek produktu Prodlužovací pružina Z-310X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-310X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	377	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	300,83	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	847,07	mm	Největší délka při statickém zatížení
sn	470,07	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,08	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,217	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	52,3	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	41	Stupně	Tolerance polohy oka
Gew	2016,7986	g	Hmotnost výrobku
PG	###BB	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-310X

Formulář dotazu Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

Formulář dotazu Prodlužovací pružina Z-310X

Podobné tažné pružiny pro Prodlužovací pružina Z-310X Pružinová ocel Ø 6,3 x 60 x 377 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-310X	EN 10270-1	6,3	60	377	1122	847,07	470,07	2,217	92,3 \| 96,4 \| 93,5 \| 87,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	51,7 \| 83,1 \| 49,0 \| 23,0
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	57,5 \| 92,3 \| 52,6 \| 27,7
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	59,4 \| 90,8 \| 56,1 \| 31,3
Z-216X	50	384	0,636	EN 10270-1	532,3	1177,21	793,21	55,3 \| 84,3 \| 53,4 \| 28,1
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	61,4 \| 87,7 \| 60,6 \| 36,0
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	61,5 \| 87,9 \| 60,6 \| 36,0
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	70,5 \| 95,6 \| 68,7 \| 47,2
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	73,5 \| 92,4 \| 73,8 \| 54,3
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	70,0 \| 87,5 \| 71,8 \| 50,8
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	77,2 \| 89,4 \| 79,7 \| 62,4
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	80,7 \| 93,0 \| 82,0 \| 67,1
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	77,2 \| 89,7 \| 79,6 \| 62,3
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	100,0 \| 100,0 \| 100,0 \| 100,0
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	88,6 \| 89,1 \| 86,5 \| 90,3
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	92,3 \| 96,4 \| 93,5 \| 87,0
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	91,5 \| 91,5 \| 90,9 \| 92,1
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	85,7 \| 93,5 \| 87,9 \| 75,8
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	83,7 \| 92,8 \| 86,1 \| 72,2
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	74,3 \| 95,6 \| 73,5 \| 53,9
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	69,4 \| 92,2 \| 68,9 \| 47,0
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	73,1 \| 93,1 \| 73,5 \| 52,8
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	67,9 \| 91,5 \| 67,4 \| 44,8
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	64,4 \| 87,0 \| 64,6 \| 41,5
Z-377X	60	452	6,348	EN 10270-1	2132	750,12	298,12	57,9 \| 90,7 \| 53,9 \| 29,0
Z-354X	50	393	6,581	EN 10270-1	1763	630,58	237,58	59,7 \| 89,8 \| 57,1 \| 32,2
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	55,7 \| 91,5 \| 50,4 \| 25,3
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	51,4 \| 87,1 \| 46,2 \| 21,0
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	50,4 \| 86,1 \| 45,1 \| 19,8
Z-383X	50	389	13,821	EN 10270-1	2515	549,33	160,33	47,0 \| 86,3 \| 39,4 \| 15,2

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-310X

Země původu: DE, German; Prodlužovací pružina Z-310X
