Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-274X

Množství	Jedn. cena [EUR]
1	32,5200 EUR
2	25,9100 EUR
3	24,1100 EUR
7	22,2200 EUR
17	22,2200 EUR
37	22,2200 EUR
75	22,2200 EUR
125	22,2200 EUR
175	22,2200 EUR
250	22,2200 EUR
350	22,2200 EUR

Prodlužovací pružina Nakoupit

Obrázek produktu Prodlužovací pružina Z-274X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-274X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	69,3	mm	Nejmenší průměr dutinky
L0	380	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	301,13	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1067,45	mm	Největší délka při statickém zatížení
sn	687,45	mm	Největší dráha pružiny při statickém zatížení
Fn	774,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	39,43	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,071	N/mm	Tuhost pružiny
F0	38	N	Vnitřní předpínací síla
Fntol	35,23	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	1785,1729	g	Hmotnost výrobku
PG	###BC	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-274X

Formulář dotazu Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

Formulář dotazu Prodlužovací pružina Z-274X

Podobné tažné pružiny pro Prodlužovací pružina Z-274X Pružinová ocel Ø 5,5 x 60 x 380 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-274X	EN 10270-1	5,5	60	380	774,5	1067,45	687,45	1,071	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	60,7 \| 92,2 \| 57,2 \| 32,7
Z-209JX	60	365	0,39	EN 10270-1	438	1418,8	1053,8	63,5 \| 92,6 \| 60,9 \| 36,9
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	65,9 \| 89,5 \| 65,8 \| 42,4
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	71,8 \| 92,9 \| 71,6 \| 51,1
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	76,5 \| 95,9 \| 75,9 \| 57,7
Z-216X	50	384	0,636	EN 10270-1	532,3	1177,21	793,21	75,1 \| 88,0 \| 77,7 \| 59,6
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	80,8 \| 94,6 \| 81,6 \| 66,3
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	85,0 \| 91,5 \| 87,3 \| 76,2
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	92,4 \| 96,5 \| 93,5 \| 87,0
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	100,0 \| 100,0 \| 100,0 \| 100,0
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	90,8 \| 91,2 \| 88,2 \| 93,0
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	92,4 \| 96,7 \| 93,5 \| 87,0
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	86,7 \| 89,8 \| 89,4 \| 80,9
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	85,8 \| 93,7 \| 87,9 \| 75,8
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	73,5 \| 92,4 \| 73,8 \| 54,3
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	72,8 \| 93,0 \| 73,1 \| 52,3
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	70,5 \| 95,5 \| 68,7 \| 47,2
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	65,9 \| 87,9 \| 66,2 \| 43,5
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	65,9 \| 92,3 \| 64,3 \| 41,1
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	59,7 \| 87,2 \| 58,3 \| 33,6
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	58,0 \| 90,6 \| 54,1 \| 29,3
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	55,9 \| 91,6 \| 50,5 \| 25,5
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	54,7 \| 88,6 \| 50,5 \| 24,9
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	51,6 \| 87,4 \| 46,3 \| 21,1
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	49,1 \| 83,4 \| 44,3 \| 19,6

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-274X

Země původu: DE, German; Prodlužovací pružina Z-274X

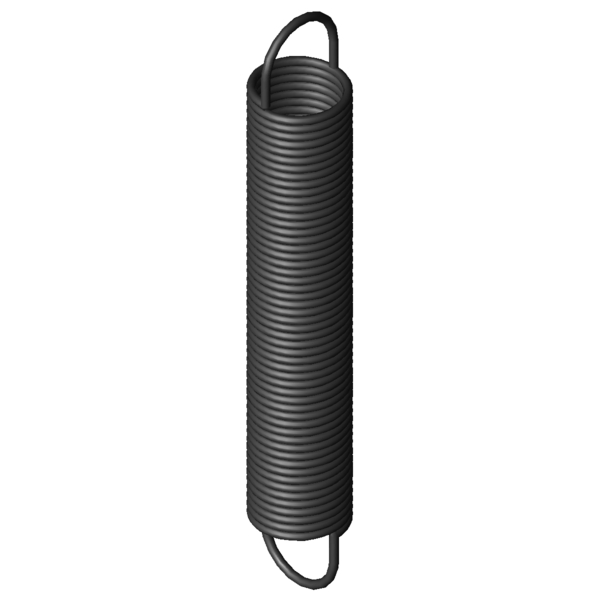

Obrázek produktu - Tažné pružiny Z-274X
