Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-275X

Množství	Jedn. cena [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	27,6100 EUR
37	27,6100 EUR
75	27,6100 EUR
125	27,6100 EUR
175	27,6100 EUR
250	27,6100 EUR
350	27,6100 EUR

Prodlužovací pružina Nakoupit

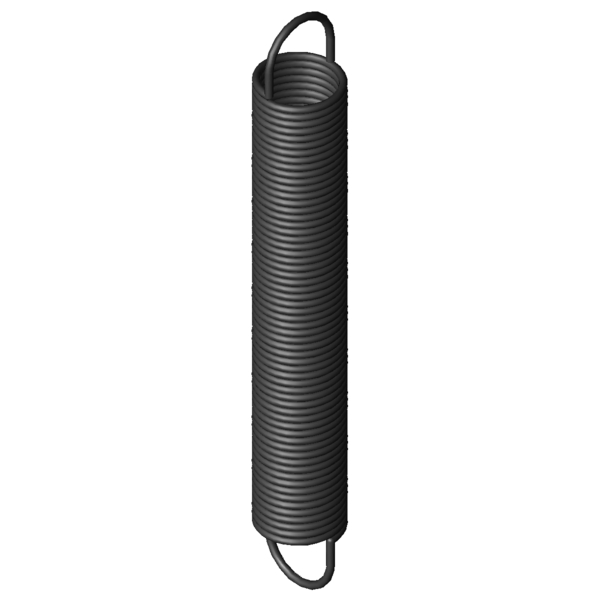

Obrázek produktu Prodlužovací pružina Z-275X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-275X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	69,3	mm	Nejmenší průměr dutinky
L0	424	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	345,13	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1213,76	mm	Největší délka při statickém zatížení
sn	789,76	mm	Největší dráha pružiny při statickém zatížení
Fn	774,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	39,43	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,933	N/mm	Tuhost pružiny
F0	38	N	Vnitřní předpínací síla
Fntol	34,88	N	(+/-) Tolerance při statické maximální síle
L0tol	6,36	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	51	Stupně	Tolerance polohy oka
Gew	2042,4909	g	Hmotnost výrobku
PG	###BE	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-275X

Formulář dotazu Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

Formulář dotazu Prodlužovací pružina Z-275X

Podobné tažné pružiny pro Prodlužovací pružina Z-275X Pružinová ocel Ø 5,5 x 60 x 424 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-275X	EN 10270-1	5,5	60	424	774,5	1213,76	789,76	0,933	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	63,7 \| 92,1 \| 61,5 \| 37,5
Z-209JX	60	365	0,39	EN 10270-1	438	1418,8	1053,8	65,8 \| 89,3 \| 65,7 \| 42,4
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	68,8 \| 86,5 \| 71,3 \| 48,7
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	77,2 \| 96,3 \| 76,6 \| 58,7
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	80,8 \| 94,5 \| 81,6 \| 66,3
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	85,0 \| 91,4 \| 87,4 \| 76,1
Z-276X	60	468	0,828	EN 10270-1	774,5	1360,08	892,08	93,2 \| 96,9 \| 94,3 \| 88,5
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	100,0 \| 100,0 \| 100,0 \| 100,0
Z-246X	50	418	1,002	EN 10270-1	707,9	1077,75	659,75	89,9 \| 90,9 \| 87,5 \| 91,4
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	92,4 \| 96,5 \| 93,5 \| 87,0
Z-304X	70	438	1,155	EN 10270-1	968,5	1237,54	799,54	86,8 \| 89,9 \| 89,4 \| 81,0
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	85,7 \| 93,6 \| 87,9 \| 75,7
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	76,6 \| 89,5 \| 78,9 \| 61,3
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	73,5 \| 92,4 \| 73,8 \| 54,3
Z-282X	50	408	1,713	EN 10270-1	921,2	899,07	491,07	72,9 \| 93,2 \| 73,1 \| 52,3
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	70,5 \| 95,6 \| 68,7 \| 47,2
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	65,9 \| 88,1 \| 66,2 \| 43,4
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	65,8 \| 92,1 \| 64,3 \| 41,1
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	61,8 \| 89,2 \| 60,5 \| 35,8
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	59,7 \| 87,0 \| 58,3 \| 33,6
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	57,9 \| 90,4 \| 54,2 \| 29,3
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	55,9 \| 91,6 \| 50,5 \| 25,5
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	54,8 \| 88,8 \| 50,5 \| 25,0

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-275X

Země původu: DE, German; Prodlužovací pružina Z-275X
