Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-312X

Množství	Jedn. cena [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Prodlužovací pružina Nakoupit

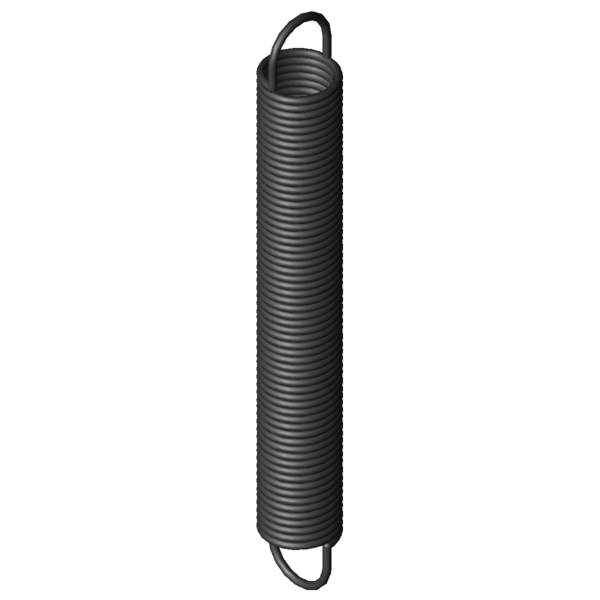

Obrázek produktu Prodlužovací pružina Z-312X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-312X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	472	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	395,33	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1092,9	mm	Největší délka při statickém zatížení
sn	620,9	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,33	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,678	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	51,8	N	(+/-) Tolerance při statické maximální síle
L0tol	7,08	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	2640,5406	g	Hmotnost výrobku
PG	###BF	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-312X

Formulář dotazu Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

Formulář dotazu Prodlužovací pružina Z-312X

Podobné tažné pružiny pro Prodlužovací pružina Z-312X Pružinová ocel Ø 6,3 x 60 x 472 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-312X	EN 10270-1	6,3	60	472	1122	1092,9	620,9	1,678	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	50,5 \| 85,5 \| 45,6 \| 20,4
Z-209JX	60	365	0,39	EN 10270-1	438	1418,8	1053,8	51,6 \| 82,9 \| 49,0 \| 23,0
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	59,6 \| 90,4 \| 56,6 \| 31,8
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	61,3 \| 87,5 \| 60,5 \| 36,0
Z-276X	60	468	0,828	EN 10270-1	774,5	1360,08	892,08	70,9 \| 95,5 \| 69,3 \| 48,0
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	73,5 \| 92,4 \| 73,8 \| 54,3
Z-305X	70	488	1,005	EN 10270-1	968,5	1406,54	918,54	76,5 \| 94,1 \| 77,0 \| 58,3
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	77,1 \| 89,3 \| 79,7 \| 62,3
Z-304X	70	438	1,155	EN 10270-1	968,5	1237,54	799,54	80,6 \| 92,8 \| 82,0 \| 67,0
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	93,2 \| 96,8 \| 94,3 \| 88,5
Z-283X	50	452	1,517	EN 10270-1	921,2	1006,69	554,69	88,8 \| 88,8 \| 85,7 \| 91,9
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-341X	70	474	1,82	EN 10270-1	1287	1129,08	655,08	91,6 \| 91,8 \| 91,0 \| 92,0
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	92,3 \| 96,5 \| 93,5 \| 87,0
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	85,6 \| 93,3 \| 87,9 \| 75,7
Z-350X	60	570	2,356	EN 10270-1	1489	1146,9	576,9	81,7 \| 90,9 \| 84,1 \| 70,0
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	78,3 \| 93,9 \| 78,8 \| 62,0
Z-320X	50	506	2,757	EN 10270-1	1331	945,49	439,49	76,5 \| 92,2 \| 77,5 \| 59,7
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	74,4 \| 95,7 \| 73,5 \| 54,0
Z-319X	50	456	3,114	EN 10270-1	1331	845,08	389,08	73,2 \| 93,3 \| 73,5 \| 52,8
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	69,3 \| 92,1 \| 68,8 \| 46,9
Z-370X	70	468	3,745	EN 10270-1	1847	913,16	445,16	65,9 \| 87,9 \| 66,2 \| 43,6
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	65,0 \| 89,2 \| 64,8 \| 40,9
Z-379X	60	572	4,806	EN 10270-1	2132	965,77	393,77	59,5 \| 87,1 \| 58,0 \| 33,4
Z-356X	50	498	4,982	EN 10270-1	1763	811,81	313,81	59,5 \| 89,4 \| 57,1 \| 32,2
Z-378X	60	508	5,521	EN 10270-1	2132	850,7	342,7	57,8 \| 90,6 \| 53,9 \| 29,0
Z-355X	50	442	5,724	EN 10270-1	1763	715,16	273,16	56,9 \| 89,0 \| 53,8 \| 28,0

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-312X

Země původu: DE, German; Prodlužovací pružina Z-312X
