Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-304X

Množství	Jedn. cena [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	27,6100 EUR
37	27,6100 EUR
75	27,6100 EUR
125	27,6100 EUR
175	27,6100 EUR
250	27,6100 EUR
350	27,6100 EUR

Prodlužovací pružina Nakoupit

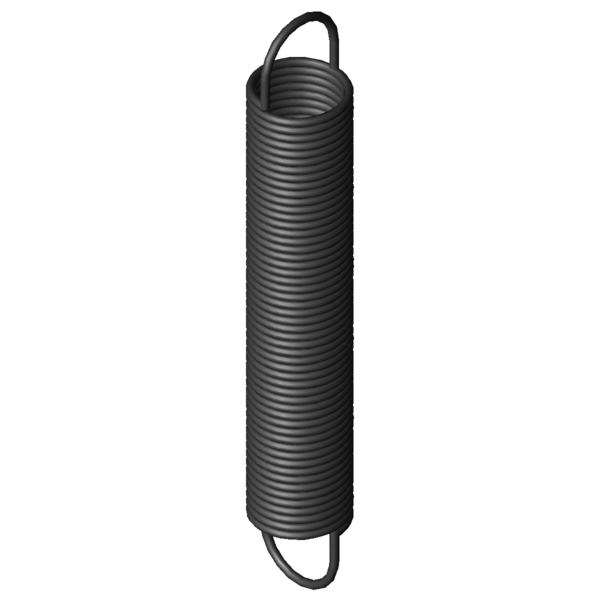

Obrázek produktu Prodlužovací pružina Z-304X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-304X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	438	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	344,93	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1237,54	mm	Největší délka při statickém zatížení
sn	799,54	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,53	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,155	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	43,81	N	(+/-) Tolerance při statické maximální síle
L0tol	6,57	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	48	Stupně	Tolerance polohy oka
Gew	2737,6507	g	Hmotnost výrobku
PG	###BE	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-304X

Formulář dotazu Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

Formulář dotazu Prodlužovací pružina Z-304X

Podobné tažné pružiny pro Prodlužovací pružina Z-304X Pružinová ocel Ø 6,3 x 70 x 438 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-304X	EN 10270-1	6,3	70	438	968,5	1237,54	799,54	1,155	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	56,5 \| 82,9 \| 56,2 \| 30,4
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	68,3 \| 88,0 \| 69,5 \| 47,5
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	71,1 \| 84,9 \| 74,6 \| 53,6
Z-276X	60	468	0,828	EN 10270-1	774,5	1360,08	892,08	81,8 \| 88,9 \| 84,8 \| 71,7
Z-306X	70	538	0,89	EN 10270-1	968,5	1575,5	1037,5	86,5 \| 93,8 \| 88,5 \| 77,1
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	86,8 \| 89,9 \| 89,4 \| 81,0
Z-305X	70	488	1,005	EN 10270-1	968,5	1406,54	918,54	92,4 \| 96,6 \| 93,5 \| 87,0
Z-304X	70	438	1,155	EN 10270-1	968,5	1237,54	799,54	100,0 \| 100,0 \| 100,0 \| 100,0
Z-334X	80	490	1,17	EN 10270-1	1132	1397,8	907,8	91,0 \| 89,0 \| 86,8 \| 97,1
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	92,4 \| 96,7 \| 93,5 \| 87,0
Z-333X	80	440	1,345	EN 10270-1	1132	1229,6	789,6	89,7 \| 92,3 \| 92,2 \| 84,5
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	85,8 \| 93,8 \| 87,9 \| 75,8
Z-332X	80	398	1,543	EN 10270-1	1132	1086,3	688,3	83,0 \| 89,5 \| 85,8 \| 73,7
Z-342X	70	530	1,584	EN 10270-1	1287	1282,58	752,58	82,1 \| 90,9 \| 84,7 \| 70,8
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	80,6 \| 92,8 \| 82,0 \| 67,0
Z-341X	70	474	1,82	EN 10270-1	1287	1129,08	655,08	78,1 \| 94,1 \| 78,6 \| 61,7
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	76,4 \| 94,0 \| 77,0 \| 58,3
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	74,2 \| 95,6 \| 73,3 \| 53,6
Z-363X	80	484	2,391	EN 10270-1	1627	1114,55	630,55	67,2 \| 85,6 \| 69,2 \| 46,9
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	69,3 \| 92,4 \| 68,7 \| 46,7
Z-362X	80	436	2,743	EN 10270-1	1627	985,62	549,62	64,6 \| 88,6 \| 64,1 \| 40,9
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	63,6 \| 88,8 \| 63,3 \| 38,7
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	62,3 \| 90,4 \| 60,3 \| 36,2

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-304X

Země původu: DE, German; Prodlužovací pružina Z-304X
