Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-338X

Množství	Jedn. cena [EUR]
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	19,5000 EUR
37	19,5000 EUR
75	19,5000 EUR
125	19,5000 EUR
175	19,5000 EUR
250	19,5000 EUR
350	19,5000 EUR

Prodlužovací pružina Nakoupit

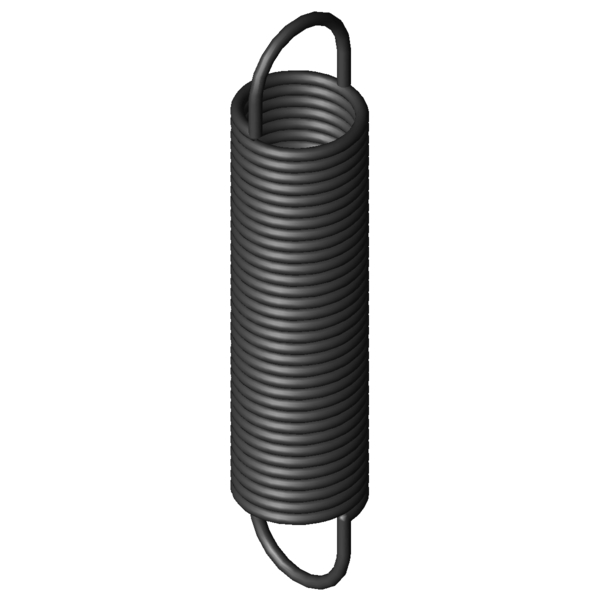

Obrázek produktu Prodlužovací pružina Z-338X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-338X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	82	mm	Nejmenší průměr dutinky
L0	334	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	243,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	745,33	mm	Největší délka při statickém zatížení
sn	411,33	mm	Největší dráha pružiny při statickém zatížení
Fn	1287	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	45,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,898	N/mm	Tuhost pružiny
F0	95	N	Vnitřní předpínací síla
Fntol	60,5	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	36	Stupně	Tolerance polohy oka
Gew	2138,0768	g	Hmotnost výrobku
PG	###BB	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-338X

Formulář dotazu Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

Formulář dotazu Prodlužovací pružina Z-338X

Podobné tažné pružiny pro Prodlužovací pružina Z-338X Pružinová ocel Ø 7 x 70 x 334 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-338X	EN 10270-1	7	70	334	1287	745,33	411,33	2,898	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	54,8 \| 84,1 \| 52,9 \| 27,4
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	56,7 \| 81,2 \| 57,3 \| 31,5
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	64,4 \| 87,3 \| 64,5 \| 41,4
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	67,8 \| 91,6 \| 67,2 \| 44,5
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	67,5 \| 85,5 \| 69,6 \| 47,5
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	72,4 \| 94,6 \| 71,6 \| 51,1
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	78,2 \| 94,5 \| 78,6 \| 61,7
Z-331X	80	350	1,863	EN 10270-1	1132	920,47	570,47	79,3 \| 94,3 \| 80,0 \| 63,4
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	83,7 \| 92,9 \| 86,1 \| 72,2
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	83,9 \| 88,1 \| 87,3 \| 76,3
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	84,4 \| 90,7 \| 87,4 \| 75,0
Z-330X	80	308	2,266	EN 10270-1	1132	777,05	469,05	86,1 \| 93,2 \| 87,8 \| 77,1
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	90,0 \| 95,8 \| 91,4 \| 82,8
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	90,7 \| 91,3 \| 93,4 \| 87,5
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	100,0 \| 100,0 \| 100,0 \| 100,0
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	89,2 \| 88,1 \| 84,8 \| 94,6
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	89,7 \| 95,8 \| 91,1 \| 82,2
Z-360X	80	332	4,029	EN 10270-1	1627	706,28	374,28	82,8 \| 91,5 \| 85,0 \| 72,0
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	82,5 \| 92,3 \| 84,2 \| 70,8
Z-369X	70	420	4,297	EN 10270-1	1847	808,03	388,03	78,9 \| 89,0 \| 82,0 \| 65,7
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	77,7 \| 90,8 \| 80,7 \| 61,5
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	76,5 \| 93,6 \| 77,2 \| 58,7
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	73,8 \| 93,1 \| 73,9 \| 54,4
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	68,6 \| 94,0 \| 67,0 \| 44,8
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	60,2 \| 88,2 \| 58,9 \| 33,5
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	59,2 \| 89,7 \| 56,3 \| 31,6
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	55,1 \| 87,7 \| 51,7 \| 26,0

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-338X

Země původu: DE, German; Prodlužovací pružina Z-338X
