Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-301X

Množství	Jedn. cena [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	9,9300 EUR
37	9,9300 EUR
75	9,9300 EUR
125	9,9300 EUR
175	9,9300 EUR
250	9,9300 EUR
350	9,9300 EUR

Prodlužovací pružina Nakoupit

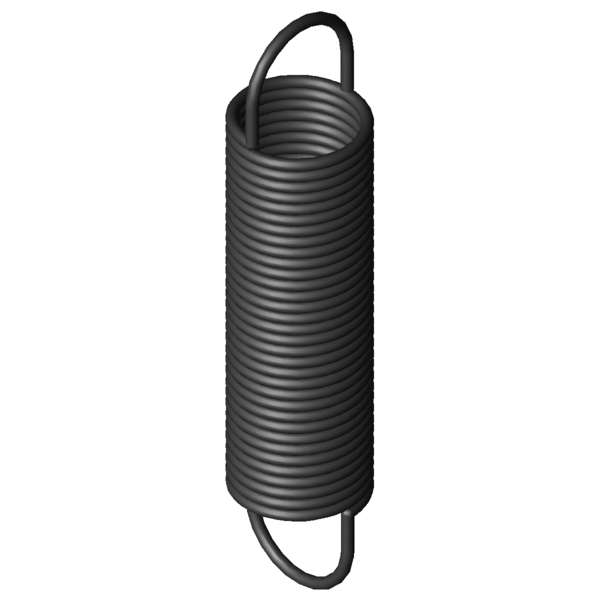

Obrázek produktu Prodlužovací pružina Z-301X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-301X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	312	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	218,93	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	814,04	mm	Největší délka při statickém zatížení
sn	502,04	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,53	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,84	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	45,6	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	38	Stupně	Tolerance polohy oka
Gew	1751,124	g	Hmotnost výrobku
PG	###AY	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-301X

Formulář dotazu Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

Formulář dotazu Prodlužovací pružina Z-301X

Podobné tažné pružiny pro Prodlužovací pružina Z-301X Pružinová ocel Ø 6,3 x 70 x 312 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-301X	EN 10270-1	6,3	70	312	968,5	814,04	502,04	1,84	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	52,9 \| 84,0 \| 50,0 \| 24,8
Z-209GX	60	295	0,52	EN 10270-1	438	1092,8	797,8	55,5 \| 83,9 \| 54,1 \| 28,5
Z-209EX	60	270	0,6	EN 10270-1	438	965,4	695,4	57,5 \| 81,2 \| 58,7 \| 32,6
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	61,8 \| 84,5 \| 62,2 \| 38,7
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	66,4 \| 87,7 \| 67,0 \| 44,5
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	69,8 \| 85,9 \| 72,4 \| 51,0
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	79,1 \| 88,1 \| 82,0 \| 67,1
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	83,8 \| 93,1 \| 86,1 \| 72,2
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	85,3 \| 90,6 \| 88,1 \| 77,0
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	90,0 \| 95,9 \| 91,4 \| 82,8
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	87,5 \| 86,5 \| 83,0 \| 93,0
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	100,0 \| 100,0 \| 100,0 \| 100,0
Z-331X	80	350	1,863	EN 10270-1	1132	920,47	570,47	91,0 \| 88,9 \| 86,8 \| 97,2
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	89,8 \| 95,9 \| 91,1 \| 82,2
Z-330X	80	308	2,266	EN 10270-1	1132	777,05	469,05	87,2 \| 92,1 \| 89,5 \| 79,9
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	84,0 \| 90,6 \| 87,1 \| 74,4
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	82,3 \| 92,5 \| 84,0 \| 70,4
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	78,2 \| 94,5 \| 78,6 \| 61,7
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	77,7 \| 91,0 \| 80,7 \| 61,5
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	76,3 \| 93,5 \| 77,0 \| 58,3
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	72,2 \| 94,5 \| 71,3 \| 50,7
Z-360X	80	332	4,029	EN 10270-1	1627	706,28	374,28	66,1 \| 86,7 \| 67,0 \| 44,4
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	63,3 \| 89,2 \| 62,8 \| 37,9
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	62,6 \| 91,3 \| 60,3 \| 36,2
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	60,0 \| 88,2 \| 58,2 \| 33,6
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	58,5 \| 84,8 \| 57,6 \| 33,2
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	57,7 \| 88,1 \| 55,4 \| 29,7

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-301X

Země původu: DE, German; Prodlužovací pružina Z-301X
