Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-300X

Množství	Jedn. cena [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	7,2200 EUR
37	7,2200 EUR
75	7,2200 EUR
125	7,2200 EUR
175	7,2200 EUR
250	7,2200 EUR
350	7,2200 EUR

Prodlužovací pružina Nakoupit

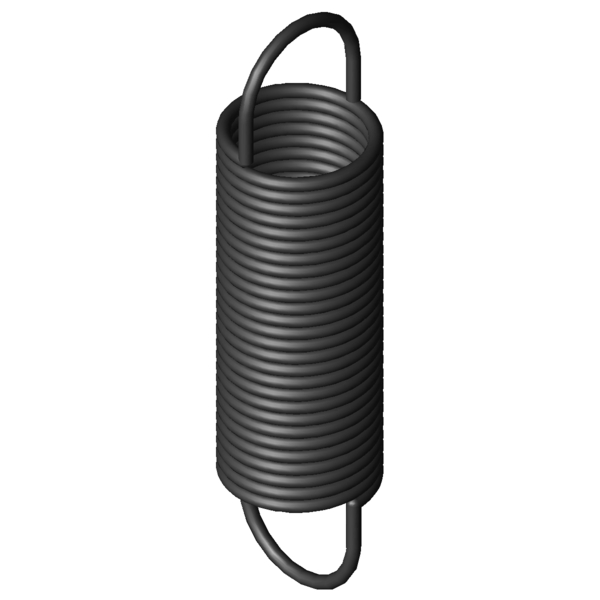

Obrázek produktu Prodlužovací pružina Z-300X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-300X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	80	mm	Nejmenší průměr dutinky
L0	274	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	181,13	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	686,79	mm	Největší délka při statickém zatížení
sn	412,79	mm	Největší dráha pružiny při statickém zatížení
Fn	968,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	46,43	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,237	N/mm	Tuhost pružiny
F0	45	N	Vnitřní předpínací síla
Fntol	45,9	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	34	Stupně	Tolerance polohy oka
Gew	1455,166	g	Hmotnost výrobku
PG	###AR	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-300X

Formulář dotazu Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

Formulář dotazu Prodlužovací pružina Z-300X

Podobné tažné pružiny pro Prodlužovací pružina Z-300X Pružinová ocel Ø 6,3 x 70 x 274 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-300X	EN 10270-1	6,3	70	274	968,5	686,79	412,79	2,237	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209GX	60	295	0,52	EN 10270-1	438	1092,8	797,8	51,7 \| 83,3 \| 48,5 \| 23,4
Z-209EX	60	270	0,6	EN 10270-1	438	965,4	695,4	54,8 \| 85,2 \| 52,3 \| 26,8
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	57,4 \| 81,5 \| 58,4 \| 32,4
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	60,3 \| 83,7 \| 60,5 \| 36,6
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	64,5 \| 86,6 \| 64,9 \| 42,0
Z-213X	50	282	0,949	EN 10270-1	532,3	813,65	531,65	63,0 \| 80,0 \| 66,3 \| 42,7
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	69,5 \| 85,8 \| 72,1 \| 50,7
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	76,7 \| 87,3 \| 79,6 \| 63,3
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	81,5 \| 92,3 \| 84,0 \| 68,1
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	84,9 \| 90,5 \| 87,8 \| 76,5
Z-242X	50	274	1,715	EN 10270-1	707,9	659,44	385,44	81,7 \| 83,6 \| 83,2 \| 78,3
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	89,8 \| 95,9 \| 91,1 \| 82,2
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	87,5 \| 86,6 \| 83,0 \| 93,0
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	100,0 \| 100,0 \| 100,0 \| 100,0
Z-330X	80	308	2,266	EN 10270-1	1132	777,05	469,05	90,9 \| 88,8 \| 86,8 \| 97,2
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	84,4 \| 90,7 \| 87,4 \| 75,0
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	85,5 \| 94,4 \| 87,4 \| 74,8
Z-329X	80	257	3,03	EN 10270-1	1132	607,5	350,5	82,8 \| 90,4 \| 85,2 \| 72,6
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	82,7 \| 92,8 \| 84,3 \| 71,0
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	78,3 \| 94,6 \| 78,6 \| 61,7
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	76,2 \| 93,3 \| 77,0 \| 58,3
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	69,0 \| 92,8 \| 68,3 \| 46,1
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	65,9 \| 87,3 \| 66,3 \| 44,0
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	64,2 \| 88,6 \| 63,6 \| 40,3
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	63,1 \| 89,8 \| 62,1 \| 37,5
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	62,7 \| 91,7 \| 60,3 \| 36,2
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	60,1 \| 88,5 \| 58,2 \| 33,6
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	55,5 \| 86,1 \| 53,3 \| 27,1
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	55,4 \| 91,0 \| 50,2 \| 25,1

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-300X

Země původu: DE, German; Prodlužovací pružina Z-300X
