Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-307X

Množství Jedn. cena [EUR]
1 16,3800 EUR
2 13,0500 EUR
3 9,0700 EUR
7 7,2200 EUR
17 7,2200 EUR
37 7,2200 EUR
75 7,2200 EUR
125 7,2200 EUR
175 7,2200 EUR
250 7,2200 EUR
350 7,2200 EUR

Prodlužovací pružina Nakoupit

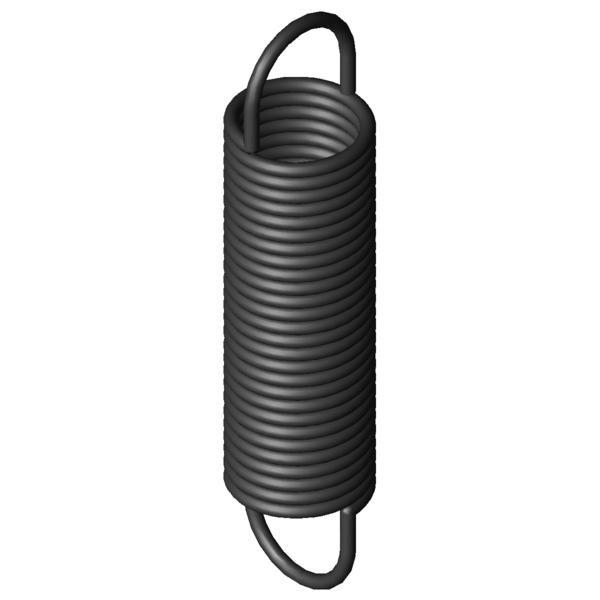

Obrázek produktu Prodlužovací pružina Z-307X
Obrázek produktu Prodlužovací pružina Z-307X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-307X

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 6,3 mm Prumer drátu
D mm Střední průměr vinutí
De 60 mm Vnější průměr vinutí
Dh 70 mm Nejmenší průměr dutinky
L0 258 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 181,13 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 537,03 mm Největší délka při statickém zatížení
sn 279,03 mm Největší dráha pružiny při statickém zatížení
Fn 1122 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 38,43 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 3,735 N/mm Tuhost pružiny
F0 80 N Vnitřní předpínací síla
Fntol 53,9 N (+/-) Tolerance při statické maximální síle
L0tol 4 mm (+/-) Tolerance nenapnuté délky
Detol 1 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 31 Stupně Tolerance polohy oka
Gew 1226,7255 g Hmotnost výrobku
PG ###AR - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-307X

Formulář dotazu Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

Formulář dotazu Prodlužovací pružina Z-307X

Podobné tažné pružiny pro Prodlužovací pružina Z-307X Pružinová ocel Ø 6,3 x 60 x 258 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-307X EN 10270-1 6,3 60 258 1122 537,03 279,03 3,735 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-238EX 60 289 0,94 EN 10270-1 585 883,2 594,2 54,5 | 89,5 | 49,5 | 24,5
Z-213X 50 282 0,949 EN 10270-1 532,3 813,65 531,65 52,3 | 82,1 | 50,0 | 24,9
Z-212X 50 254 1,088 EN 10270-1 532,3 717,42 463,42 55,6 | 84,4 | 53,8 | 28,6
Z-238DX 60 253 1,13 EN 10270-1 585 745,1 492,1 58,8 | 92,5 | 54,4 | 29,6
Z-238CX 60 223 1,38 EN 10270-1 585 627,6 404,6 61,7 | 88,6 | 60,6 | 36,0
Z-272X 60 308 1,413 EN 10270-1 774,5 829,18 521,18 62,9 | 90,4 | 61,3 | 37,0
Z-271X 60 270 1,706 EN 10270-1 774,5 701,65 431,65 68,6 | 94,3 | 66,8 | 44,6
Z-242X 50 274 1,715 EN 10270-1 707,9 659,44 385,44 66,3 | 85,6 | 67,7 | 45,7
Z-241X 50 238 2,07 EN 10270-1 707,9 557,23 319,23 71,8 | 85,0 | 75,2 | 55,1
Z-270X 60 238 2,075 EN 10270-1 774,5 592,91 354,91 73,8 | 93,2 | 73,8 | 54,3
Z-300X 70 274 2,237 EN 10270-1 968,5 686,79 412,79 76,2 | 93,3 | 77,0 | 58,3
Z-260JX 60 198 2,77 EN 10270-1 774,5 463,4 265,4 80,9 | 88,0 | 82,1 | 72,6
Z-308X 60 296 3,071 EN 10270-1 1122 635,36 339,36 89,7 | 95,7 | 91,1 | 82,2
Z-278X 50 254 3,134 EN 10270-1 921,2 522,4 268,4 88,1 | 89,7 | 89,1 | 85,4
Z-307X 60 258 3,735 EN 10270-1 1122 537,03 279,03 100,0 | 100,0 | 100,0 | 100,0
Z-336HX 70 242 4,71 EN 10270-1 1287 494,9 252,9 85,9 | 89,8 | 88,9 | 79,0
Z-345X 60 318 4,868 EN 10270-1 1489 597,21 279,21 84,5 | 90,4 | 87,6 | 75,4
Z-306JX 60 212 4,99 EN 10270-1 1122 420,6 208,6 85,4 | 94,1 | 87,4 | 74,8
Z-315X 50 280 5,698 EN 10270-1 1331 492,65 212,65 78,8 | 91,8 | 80,3 | 64,2
Z-344X 60 276 5,921 EN 10270-1 1489 505,57 229,57 78,4 | 94,5 | 78,8 | 62,0
Z-314X 50 242 6,93 EN 10270-1 1331 416,85 174,85 72,9 | 92,4 | 73,5 | 52,8
Z-343HX 60 226 7,91 EN 10270-1 1489 397,7 171,7 69,1 | 92,5 | 68,4 | 46,4
Z-366HX 70 258 8,44 EN 10270-1 1847 455,6 197,6 65,7 | 88,2 | 65,8 | 43,0
Z-374X 60 300 10,694 EN 10270-1 2132 476,96 176,96 59,9 | 88,3 | 58,0 | 33,4
Z-351X 50 260 11,086 EN 10270-1 1763 401,02 141,02 60,0 | 90,9 | 57,1 | 32,2
Z-373HX 60 240 14,3 EN 10270-1 2132 372,3 132,3 55,2 | 90,6 | 50,0 | 25,0
Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-307X

Země původu: DE, German; Prodlužovací pružina Z-307X
