Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-315X

Množství	Jedn. cena [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Prodlužovací pružina Nakoupit

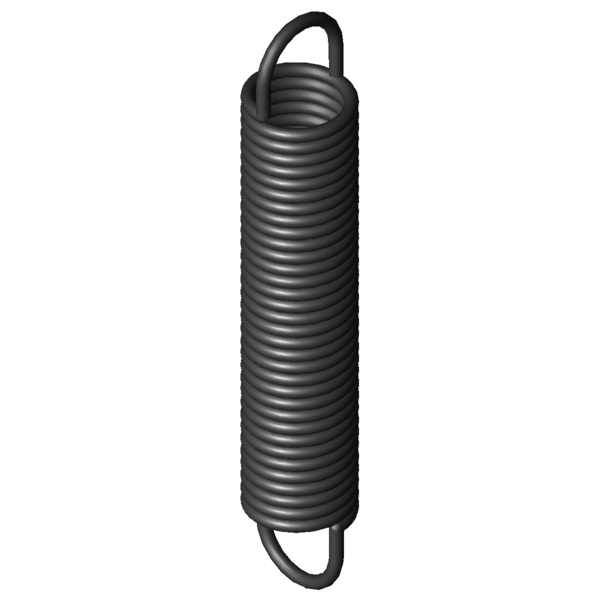

Obrázek produktu Prodlužovací pružina Z-315X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-315X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	50	mm	Vnější průměr vinutí
Dh	60	mm	Nejmenší průměr dutinky
L0	280	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	218,93	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	492,65	mm	Největší délka při statickém zatížení
sn	212,65	mm	Největší dráha pružiny při statickém zatížení
Fn	1331	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	30,53	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	5,698	N/mm	Tuhost pružiny
F0	120	N	Vnitřní předpínací síla
Fntol	70,2	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,6	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	1201,3206	g	Hmotnost výrobku
PG	###AW	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-315X

Formulář dotazu Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

Formulář dotazu Prodlužovací pružina Z-315X

Podobné tažné pružiny pro Prodlužovací pružina Z-315X Pružinová ocel Ø 6,3 x 50 x 280 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-315X	EN 10270-1	6,3	50	280	1331	492,65	212,65	5,698	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-212X	50	254	1,088	EN 10270-1	532,3	717,42	463,42	49,6 \| 87,4 \| 42,9 \| 18,4
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	52,4 \| 87,4 \| 47,5 \| 22,2
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	51,1 \| 83,6 \| 47,7 \| 22,2
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	55,6 \| 90,5 \| 50,6 \| 25,6
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	57,1 \| 89,0 \| 53,7 \| 28,7
Z-242X	50	274	1,715	EN 10270-1	707,9	659,44	385,44	58,6 \| 92,4 \| 54,2 \| 29,3
Z-241X	50	238	2,07	EN 10270-1	707,9	557,23	319,23	61,1 \| 88,1 \| 59,9 \| 35,4
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	64,6 \| 91,1 \| 63,2 \| 39,6
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	69,1 \| 94,4 \| 67,4 \| 45,4
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	73,9 \| 92,7 \| 74,2 \| 54,8
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	72,1 \| 85,5 \| 75,1 \| 55,5
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	79,4 \| 88,9 \| 82,8 \| 66,7
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	89,9 \| 95,5 \| 91,4 \| 82,8
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	91,2 \| 88,7 \| 85,4 \| 99,5
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	100,0 \| 100,0 \| 100,0 \| 100,0
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	92,7 \| 90,6 \| 91,0 \| 96,5
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	89,6 \| 95,5 \| 91,1 \| 82,2
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	77,7 \| 94,2 \| 78,1 \| 60,9
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	71,8 \| 94,3 \| 70,9 \| 50,1
Z-382X	50	333	16,688	EN 10270-1	2515	465,78	132,78	59,4 \| 87,6 \| 57,7 \| 33,0
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	57,2 \| 92,3 \| 52,1 \| 27,2
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	50,8 \| 86,6 \| 45,5 \| 20,2

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-315X

Země původu: DE, German; Prodlužovací pružina Z-315X
