Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-316X

Množství Jedn. cena [EUR]
1 19,3600 EUR
2 15,4300 EUR
3 12,4800 EUR
7 10,6000 EUR
17 10,6000 EUR
37 10,6000 EUR
75 10,6000 EUR
125 10,6000 EUR
175 10,6000 EUR
250 10,6000 EUR
350 10,6000 EUR

Prodlužovací pružina Nakoupit

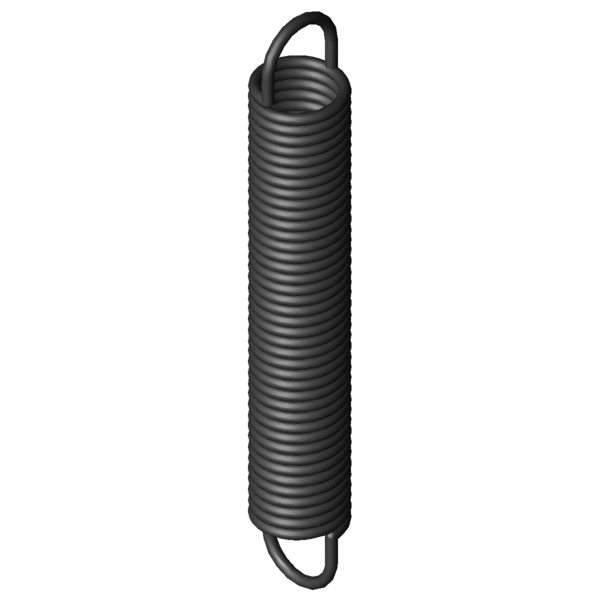

Obrázek produktu Prodlužovací pružina Z-316X
Obrázek produktu Prodlužovací pružina Z-316X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-316X

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 6,3 mm Prumer drátu
D mm Střední průměr vinutí
De 50 mm Vnější průměr vinutí
Dh 60 mm Nejmenší průměr dutinky
L0 324 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 263,03 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 580,76 mm Největší délka při statickém zatížení
sn 256,76 mm Největší dráha pružiny při statickém zatížení
Fn 1331 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 30,48 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 4,719 N/mm Tuhost pružiny
F0 120 N Vnitřní předpínací síla
Fntol 69,92 N (+/-) Tolerance při statické maximální síle
L0tol 3 mm (+/-) Tolerance nenapnuté délky
Detol 0,6 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 36 Stupně Tolerance polohy oka
Gew 1438,1954 g Hmotnost výrobku
PG ###AZ - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-316X

Formulář dotazu Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

Formulář dotazu Prodlužovací pružina Z-316X

Podobné tažné pružiny pro Prodlužovací pružina Z-316X Pružinová ocel Ø 6,3 x 50 x 324 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-316X EN 10270-1 6,3 50 324 1331 580,76 256,76 4,719 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-214X 50 312 0,825 EN 10270-1 532,3 923,26 611,26 49,0 | 89,2 | 41,0 | 16,8
Z-213X 50 282 0,949 EN 10270-1 532,3 813,65 531,65 49,9 | 86,2 | 44,1 | 19,3
Z-212X 50 254 1,088 EN 10270-1 532,3 717,42 463,42 51,0 | 83,3 | 47,7 | 22,2
Z-245X 50 378 1,132 EN 10270-1 707,9 962,08 584,08 53,4 | 88,4 | 48,6 | 23,4
Z-244X 50 338 1,3 EN 10270-1 707,9 846,41 508,41 56,8 | 91,7 | 51,8 | 26,9
Z-243X 50 304 1,495 EN 10270-1 707,9 746,2 442,2 59,2 | 91,1 | 55,6 | 30,9
Z-222X 40 331 1,512 EN 10270-1 658,2 728,95 397,95 57,3 | 83,1 | 57,0 | 31,9
Z-242X 50 274 1,715 EN 10270-1 707,9 659,44 385,44 61,1 | 88,0 | 59,9 | 35,4
Z-281X 50 364 1,968 EN 10270-1 921,2 791,45 427,45 66,1 | 92,1 | 64,6 | 41,6
Z-280X 50 326 2,263 EN 10270-1 921,2 697,78 371,78 70,8 | 95,6 | 69,1 | 47,8
Z-279X 50 292 2,596 EN 10270-1 921,2 616,06 324,06 73,8 | 92,5 | 74,2 | 54,8
Z-251X 40 323 2,763 EN 10270-1 873,5 612,02 289,02 74,0 | 86,4 | 77,2 | 58,3
Z-278X 50 254 3,134 EN 10270-1 921,2 522,4 268,4 79,1 | 88,6 | 82,4 | 66,2
Z-317X 50 362 4,113 EN 10270-1 1331 656,57 294,57 92,4 | 96,5 | 93,6 | 87,2
Z-316X 50 324 4,719 EN 10270-1 1331 580,76 256,76 100,0 | 100,0 | 100,0 | 100,0
Z-287X 40 310 4,856 EN 10270-1 1134 518,85 208,85 88,8 | 87,7 | 83,3 | 95,5
Z-345X 60 318 4,868 EN 10270-1 1489 597,21 279,21 92,8 | 90,5 | 90,7 | 97,2
Z-315X 50 280 5,698 EN 10270-1 1331 492,65 212,65 89,9 | 95,5 | 91,4 | 82,8
Z-354X 50 393 6,581 EN 10270-1 1763 630,58 237,58 81,6 | 90,8 | 84,0 | 69,9
Z-353X 50 351 7,55 EN 10270-1 1763 558,09 207,09 77,7 | 94,1 | 78,1 | 60,9
Z-352X 50 302 9,116 EN 10270-1 1763 473,52 171,52 72,0 | 94,4 | 71,1 | 50,4
Z-351X 50 260 11,086 EN 10270-1 1763 401,02 141,02 65,6 | 90,1 | 65,2 | 41,5
Z-383X 50 389 13,821 EN 10270-1 2515 549,33 160,33 59,4 | 87,3 | 57,7 | 33,0
Z-382X 50 333 16,688 EN 10270-1 2515 465,78 132,78 57,2 | 92,0 | 52,3 | 27,4
Z-381X 50 285 20,296 EN 10270-1 2515 394,18 109,18 53,0 | 88,9 | 47,7 | 22,5
Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-316X

Země původu: DE, German; Prodlužovací pružina Z-316X
