Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-345X

Množství	Jedn. cena [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	11,6800 EUR
37	11,6800 EUR
75	11,6800 EUR
125	11,6800 EUR
175	11,6800 EUR
250	11,6800 EUR
350	11,6800 EUR

Prodlužovací pružina Nakoupit

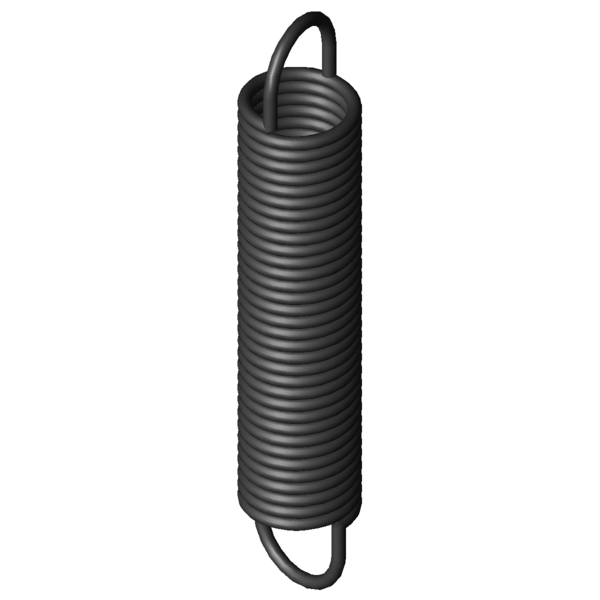

Obrázek produktu Prodlužovací pružina Z-345X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-345X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	72	mm	Nejmenší průměr dutinky
L0	318	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	243,5	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	597,21	mm	Největší délka při statickém zatížení
sn	279,21	mm	Největší dráha pružiny při statickém zatížení
Fn	1489	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	37,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	4,868	N/mm	Tuhost pružiny
F0	130	N	Vnitřní předpínací síla
Fntol	74,8	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	33	Stupně	Tolerance polohy oka
Gew	1800,5091	g	Hmotnost výrobku
PG	###BA	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-345X

Formulář dotazu Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

Formulář dotazu Prodlužovací pružina Z-345X

Podobné tažné pružiny pro Prodlužovací pružina Z-345X Pružinová ocel Ø 7 x 60 x 318 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-345X	EN 10270-1	7	60	318	1489	597,21	279,21	4,868	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	54,7 \| 90,5 \| 49,4 \| 24,3
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	53,4 \| 82,9 \| 51,2 \| 26,1
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	57,5 \| 91,8 \| 52,8 \| 27,9
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	56,3 \| 83,5 \| 55,3 \| 30,0
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	59,9 \| 87,8 \| 58,3 \| 33,6
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	62,6 \| 91,3 \| 60,3 \| 36,2
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	67,9 \| 91,5 \| 67,4 \| 44,8
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	67,1 \| 86,5 \| 68,5 \| 46,5
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	72,5 \| 94,5 \| 71,7 \| 51,3
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	76,5 \| 93,6 \| 77,2 \| 58,7
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	78,4 \| 94,4 \| 78,8 \| 62,0
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	84,5 \| 90,4 \| 87,6 \| 75,4
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	90,0 \| 95,6 \| 91,4 \| 82,8
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	92,8 \| 90,5 \| 90,7 \| 97,2
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	100,0 \| 100,0 \| 100,0 \| 100,0
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	89,6 \| 95,6 \| 91,1 \| 82,2
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	84,9 \| 90,9 \| 87,6 \| 76,3
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	73,4 \| 93,0 \| 73,5 \| 53,8
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	72,5 \| 92,8 \| 72,9 \| 51,9
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	68,3 \| 93,9 \| 66,6 \| 44,3
Z-382X	50	333	16,688	EN 10270-1	2515	465,78	132,78	56,8 \| 88,8 \| 53,4 \| 28,2

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-345X

Země původu: DE, German; Prodlužovací pružina Z-345X
