Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-344X

Množství	Jedn. cena [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	11,6800 EUR
37	11,6800 EUR
75	11,6800 EUR
125	11,6800 EUR
175	11,6800 EUR
250	11,6800 EUR
350	11,6800 EUR

Prodlužovací pružina Nakoupit

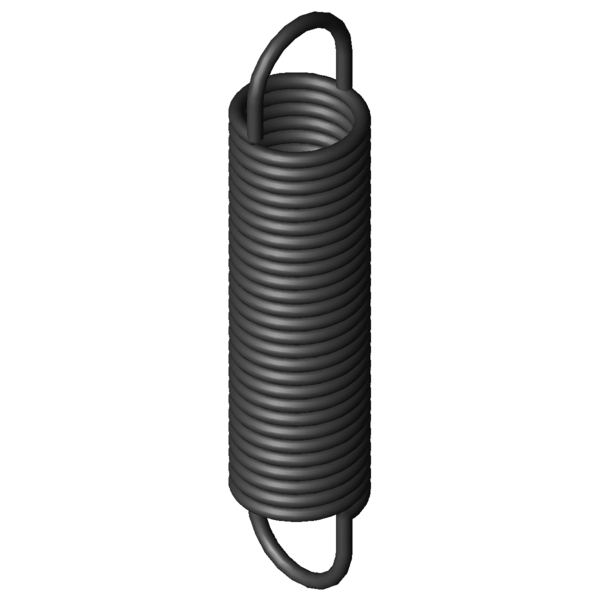

Obrázek produktu Prodlužovací pružina Z-344X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-344X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	72	mm	Nejmenší průměr dutinky
L0	276	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	201,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	505,57	mm	Největší délka při statickém zatížení
sn	229,57	mm	Největší dráha pružiny při statickém zatížení
Fn	1489	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	37,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	5,921	N/mm	Tuhost pružiny
F0	130	N	Vnitřní předpínací síla
Fntol	75,5	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	30	Stupně	Tolerance polohy oka
Gew	1494,694	g	Hmotnost výrobku
PG	###BA	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-344X

Formulář dotazu Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

Formulář dotazu Prodlužovací pružina Z-344X

Podobné tažné pružiny pro Prodlužovací pružina Z-344X Pružinová ocel Ø 7 x 60 x 276 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-344X	EN 10270-1	7	60	276	1489	505,57	229,57	5,921	60,1 \| 88,3 \| 58,3 \| 33,6

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238CX	60	223	1,38	EN 10270-1	585	627,6	404,6	80,9 \| 94,9 \| 81,6 \| 66,3
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	53,4 \| 89,4 \| 48,0 \| 22,9
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	89,8 \| 96,0 \| 91,1 \| 82,2
Z-242X	50	274	1,715	EN 10270-1	707,9	659,44	385,44	55,5 \| 84,7 \| 53,6 \| 28,3
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	100,0 \| 100,0 \| 100,0 \| 100,0
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	62,7 \| 91,7 \| 60,3 \| 36,2
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	66,1 \| 90,4 \| 65,7 \| 42,2
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	65,2 \| 85,5 \| 66,4 \| 43,8
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	79,2 \| 89,2 \| 82,3 \| 66,0
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	76,4 \| 93,4 \| 77,2 \| 58,7
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	73,8 \| 93,2 \| 73,8 \| 54,3
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	89,6 \| 95,6 \| 91,1 \| 82,2
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	65,5 \| 92,1 \| 63,9 \| 40,6
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	92,7 \| 90,6 \| 91,0 \| 96,5
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	60,1 \| 88,3 \| 58,3 \| 33,6
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	55,5 \| 91,2 \| 50,2 \| 25,2
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	51,5 \| 82,2 \| 48,8 \| 23,3
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	48,0 \| 82,7 \| 43,1 \| 18,1
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	47,9 \| 84,5 \| 41,8 \| 17,5
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	46,5 \| 89,3 \| 36,8 \| 13,5
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	56,9 \| 89,2 \| 53,4 \| 28,2

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-344X

Země původu: DE, German; Prodlužovací pružina Z-344X
