Prodlužovací pružina Z-343HX Pružinová ocel Ø 7 x 60 x 226 mm / 270°

Name: Z-343HX - Tažné pružiny
SKU: Z-343HX
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-343HX

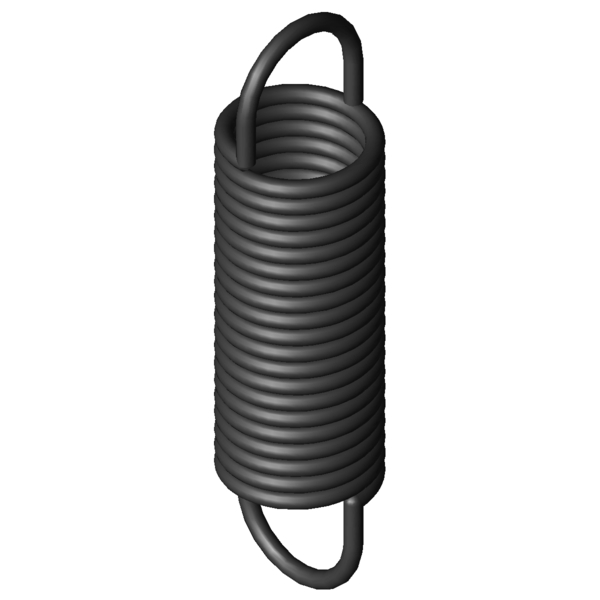

Obrázek produktu Prodlužovací pružina Z-343HX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	72	mm	Nejmenší průměr dutinky
L0	226	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	152,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	397,7	mm	Největší délka při statickém zatížení
sn	171,7	mm	Největší dráha pružiny při statickém zatížení
Fn	1489	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	36,9	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	7,91	N/mm	Tuhost pružiny
F0	130	N	Vnitřní předpínací síla
Fntol	76,1	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	25	Stupně	Tolerance polohy oka
Gew	1140,0208	g	Hmotnost výrobku
PG	###AZ	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-343HX	EN 10270-1	7	60	226	1489	397,7	171,7	7,91	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	51,3 \| 87,4 \| 45,9 \| 20,7
Z-238BX	60	189	1,84	EN 10270-1	585	491,6	302,6	51,8 \| 85,0 \| 48,0 \| 22,3
Z-241X	50	238	2,07	EN 10270-1	707,9	557,23	319,23	53,2 \| 83,2 \| 50,7 \| 25,6
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	55,5 \| 91,2 \| 50,2 \| 25,2
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	56,6 \| 82,3 \| 56,5 \| 31,1
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	60,2 \| 88,7 \| 58,4 \| 33,7
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	62,7 \| 91,6 \| 60,3 \| 36,2
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	62,0 \| 83,6 \| 62,9 \| 39,6
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	69,1 \| 92,5 \| 68,4 \| 46,4
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	68,2 \| 86,7 \| 69,8 \| 48,1
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	76,3 \| 93,0 \| 77,2 \| 58,7
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	78,5 \| 94,6 \| 78,8 \| 62,0
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	85,4 \| 94,0 \| 87,4 \| 74,8
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	90,2 \| 88,9 \| 93,8 \| 87,8
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-306HX	60	162	8,12	EN 10270-1	1122	290,2	128,2	87,1 \| 87,2 \| 75,0 \| 99,1
Z-313JX	50	195	9,26	EN 10270-1	1331	325,7	130,7	84,8 \| 86,5 \| 82,8 \| 85,2
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	73,7 \| 93,9 \| 73,4 \| 53,8
Z-350HX	50	210	14,83	EN 10270-1	1763	315,4	105,4	72,3 \| 92,1 \| 72,9 \| 51,8
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	57,1 \| 90,1 \| 53,2 \| 27,9

Počet podobných kovových pružin: 19
