Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-260JX

Množství	Jedn. cena [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	6,0400 EUR
37	6,0400 EUR
75	6,0400 EUR
125	6,0400 EUR
175	6,0400 EUR
250	6,0400 EUR
350	6,0400 EUR

Prodlužovací pružina Nakoupit

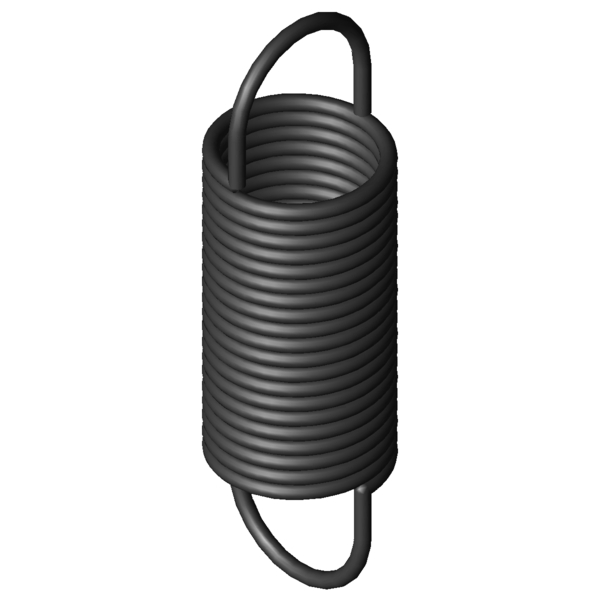

Obrázek produktu Prodlužovací pružina Z-260JX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-260JX

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	5,5	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	69,3	mm	Nejmenší průměr dutinky
L0	198	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	119,63	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	463,4	mm	Největší délka při statickém zatížení
sn	265,4	mm	Největší dráha pružiny při statickém zatížení
Fn	774,5	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	39,2	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,77	N/mm	Tuhost pružiny
F0	38	N	Vnitřní předpínací síla
Fntol	37,5	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	28	Stupně	Tolerance polohy oka
Gew	723,7361	g	Hmotnost výrobku
PG	###AN	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-260JX

Formulář dotazu Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

Formulář dotazu Prodlužovací pružina Z-260JX

Podobné tažné pružiny pro Prodlužovací pružina Z-260JX Pružinová ocel Ø 5,5 x 60 x 198 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-260JX	EN 10270-1	5,5	60	198	774,5	463,4	265,4	2,77	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-165X	43,2	190	0,42	EN 10270-1	238,4	729,66	539,66	43,5 \| 75,4 \| 40,0 \| 15,1
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	55,2 \| 88,2 \| 51,3 \| 26,1
Z-209CX	60	212	0,88	EN 10270-1	438	687,8	475,8	59,8 \| 91,7 \| 56,2 \| 31,5
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	55,8 \| 77,0 \| 58,1 \| 32,4
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	65,1 \| 89,7 \| 64,7 \| 40,7
Z-209BX	60	180	1,18	EN 10270-1	438	534,1	354,1	66,3 \| 90,9 \| 65,8 \| 42,4
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	67,1 \| 84,8 \| 68,9 \| 47,5
Z-238CX	60	223	1,38	EN 10270-1	585	627,6	404,6	71,1 \| 93,2 \| 70,6 \| 49,5
Z-210X	50	195	1,598	EN 10270-1	532,3	510,58	315,58	74,0 \| 87,9 \| 76,4 \| 57,8
Z-238BX	60	189	1,84	EN 10270-1	585	491,6	302,6	81,1 \| 95,5 \| 81,6 \| 66,2
Z-209AX	60	143	1,92	EN 10270-1	438	360,6	217,6	74,3 \| 84,7 \| 69,3 \| 69,0
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	85,5 \| 94,4 \| 87,4 \| 74,8
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	79,5 \| 82,3 \| 78,8 \| 77,3
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	92,5 \| 89,8 \| 95,2 \| 92,4
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	100,0 \| 100,0 \| 100,0 \| 100,0
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	87,5 \| 86,6 \| 83,0 \| 93,0
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	84,7 \| 88,7 \| 72,8 \| 92,7
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	83,5 \| 87,0 \| 82,7 \| 80,9
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	80,9 \| 88,0 \| 82,1 \| 72,6
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	81,5 \| 90,8 \| 83,6 \| 69,9
Z-260HX	60	154	4,51	EN 10270-1	774,5	317,1	163,1	78,3 \| 92,6 \| 80,7 \| 61,5
Z-298X	70	178	4,87	EN 10270-1	968,5	367,6	189,6	73,5 \| 87,6 \| 75,7 \| 57,1
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	73,9 \| 93,6 \| 73,8 \| 54,3
Z-276JX	50	182	5,09	EN 10270-1	921,2	347	165	72,4 \| 91,8 \| 73,1 \| 52,3
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	60,2 \| 88,7 \| 58,4 \| 33,7
Z-306HX	60	162	8,12	EN 10270-1	1122	290,2	128,2	60,6 \| 89,7 \| 58,7 \| 33,3
Z-313JX	50	195	9,26	EN 10270-1	1331	325,7	130,7	57,4 \| 89,7 \| 53,7 \| 28,7
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	48,3 \| 83,8 \| 43,1 \| 18,1
Z-350HX	50	210	14,83	EN 10270-1	1763	315,4	105,4	48,2 \| 85,4 \| 41,8 \| 17,4
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	39,9 \| 79,8 \| 30,7 \| 9,4

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-260JX

Země původu: DE, German; Prodlužovací pružina Z-260JX
