Prodlužovací pružina Z-306HX Pružinová ocel Ø 6,3 x 60 x 162 mm / 270°

Name: Z-306HX - Tažné pružiny
SKU: Z-306HX
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-306HX

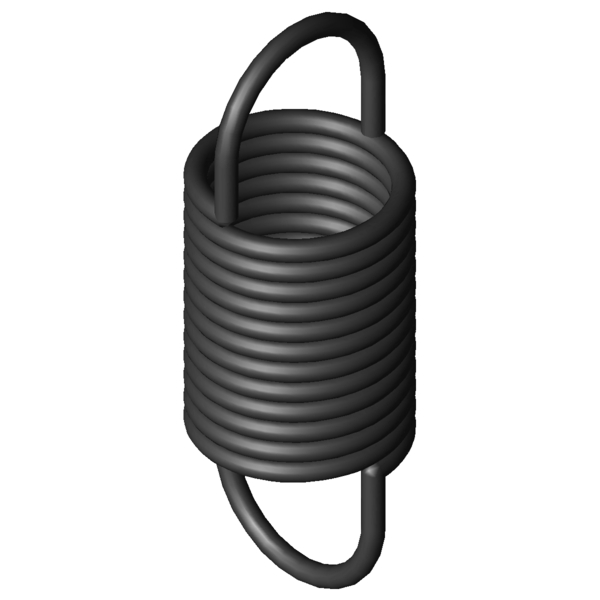

Obrázek produktu Prodlužovací pružina Z-306HX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	162	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	86,63	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	290,2	mm	Největší délka při statickém zatížení
sn	128,2	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	37,7	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	8,12	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	56,9	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	22	Stupně	Tolerance polohy oka
Gew	602,9836	g	Hmotnost výrobku
PG	###AP	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-306HX	EN 10270-1	6,3	60	162	1122	290,2	128,2	8,12	60,6 \| 89,7 \| 58,7 \| 33,3

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209MX	50	162	2,14	EN 10270-1	532,3	397,9	235,9	79,5 \| 82,3 \| 78,8 \| 77,3
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	100,0 \| 100,0 \| 100,0 \| 100,0
Z-187X	36	160	2,868	EN 10270-1	528,1	332,1	172,1	56,6 \| 74,1 \| 60,8 \| 35,1
Z-238AX	60	149	3	EN 10270-1	585	334,9	185,9	84,7 \| 88,7 \| 72,8 \| 92,7
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	83,5 \| 87,0 \| 82,7 \| 80,9
Z-209LX	50	126	3,48	EN 10270-1	532,3	271	145	62,5 \| 77,5 \| 67,9 \| 41,9
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	69,9 \| 76,1 \| 77,3 \| 56,2
Z-260HX	60	154	4,51	EN 10270-1	774,5	317,1	163,1	78,3 \| 92,6 \| 80,7 \| 61,5
Z-298X	70	178	4,87	EN 10270-1	968,5	367,6	189,6	73,5 \| 87,6 \| 75,7 \| 57,1
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	73,9 \| 93,6 \| 73,8 \| 54,3
Z-276JX	50	182	5,09	EN 10270-1	921,2	347	165	72,4 \| 91,8 \| 73,1 \| 52,3
Z-239X	50	132	5,48	EN 10270-1	707,9	252,6	120,6	75,7 \| 81,4 \| 78,6 \| 67,1
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	84,2 \| 80,8 \| 82,5 \| 89,4
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	60,2 \| 88,7 \| 58,4 \| 33,7
Z-306HX	60	162	8,12	EN 10270-1	1122	290,2	128,2	60,6 \| 89,7 \| 58,7 \| 33,3
Z-276HX	50	138	8,29	EN 10270-1	921,2	239,4	101,4	87,4 \| 85,3 \| 80,6 \| 96,3
Z-313JX	50	195	9,26	EN 10270-1	1331	325,7	130,7	57,4 \| 89,7 \| 53,7 \| 28,7
Z-283JX	40	165	10,94	EN 10270-1	1134	257,7	92,7	80,4 \| 84,1 \| 85,6 \| 71,5
Z-313HX	50	145	15,08	EN 10270-1	1331	225,2	80,2	72,4 \| 90,9 \| 73,4 \| 52,7

Počet podobných kovových pružin: 18
