Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-306JX

Množství Jedn. cena [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 6,6100 EUR
37 6,6100 EUR
75 6,6100 EUR
125 6,6100 EUR
175 6,6100 EUR
250 6,6100 EUR
350 6,6100 EUR

Prodlužovací pružina Nakoupit

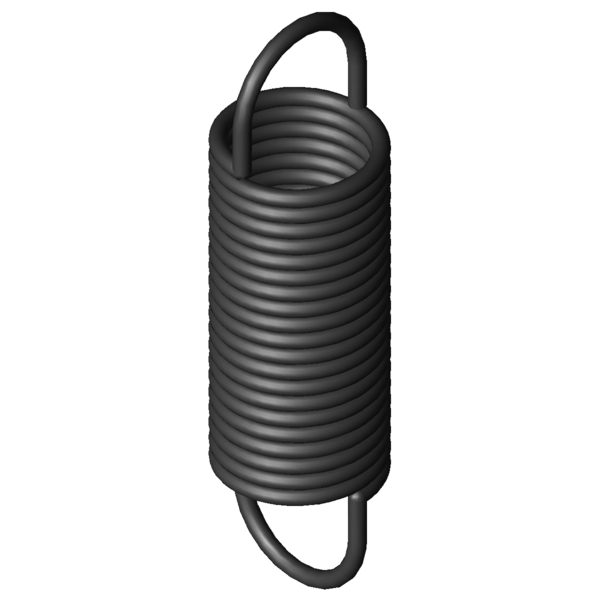

Obrázek produktu Prodlužovací pružina Z-306JX
Obrázek produktu Prodlužovací pružina Z-306JX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-306JX

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 6,3 mm Prumer drátu
D mm Střední průměr vinutí
De 60 mm Vnější průměr vinutí
Dh 70 mm Nejmenší průměr dutinky
L0 212 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 137,03 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 420,6 mm Největší délka při statickém zatížení
sn 208,6 mm Největší dráha pružiny při statickém zatížení
Fn 1122 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 37,5 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 4,99 N/mm Tuhost pružiny
F0 80 N Vnitřní předpínací síla
Fntol 54,8 N (+/-) Tolerance při statické maximální síle
L0tol 3 mm (+/-) Tolerance nenapnuté délky
Detol 1 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 25 Stupně Tolerance polohy oka
Gew 935,6459 g Hmotnost výrobku
PG ###AP - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-306JX

Formulář dotazu Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

Formulář dotazu Prodlužovací pružina Z-306JX

Podobné tažné pružiny pro Prodlužovací pružina Z-306JX Pružinová ocel Ø 6,3 x 60 x 212 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-306JX EN 10270-1 6,3 60 212 1122 420,6 208,6 4,99 65,5 | 92,1 | 63,9 | 40,6
Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-210X 50 195 1,598 EN 10270-1 532,3 510,58 315,58 56,8 | 82,2 | 56,8 | 31,4
Z-271X 60 270 1,706 EN 10270-1 774,5 701,65 431,65 89,8 | 96,0 | 91,1 | 82,2
Z-238BX 60 189 1,84 EN 10270-1 585 491,6 302,6 86,4 | 90,1 | 80,4 | 88,6
Z-209AX 60 143 1,92 EN 10270-1 438 360,6 217,6 61,5 | 79,6 | 67,5 | 37,4
Z-241X 50 238 2,07 EN 10270-1 707,9 557,23 319,23 93,5 | 91,4 | 90,7 | 98,4
Z-270X 60 238 2,075 EN 10270-1 774,5 592,91 354,91 100,0 | 100,0 | 100,0 | 100,0
Z-240X 50 208 2,518 EN 10270-1 707,9 470,48 262,48 69,5 | 86,9 | 71,3 | 50,1
Z-260JX 60 198 2,77 EN 10270-1 774,5 463,4 265,4 85,5 | 94,4 | 87,4 | 74,8
Z-299X 70 228 2,99 EN 10270-1 968,5 536,6 308,6 80,9 | 89,6 | 83,5 | 69,5
Z-238AX 60 149 3 EN 10270-1 585 334,9 185,9 70,8 | 83,2 | 70,6 | 58,5
Z-307X 60 258 3,735 EN 10270-1 1122 537,03 279,03 73,8 | 93,2 | 73,8 | 54,3
Z-277X 50 222 3,812 EN 10270-1 921,2 442,68 220,68 72,5 | 92,2 | 73,1 | 52,3
Z-260HX 60 154 4,51 EN 10270-1 774,5 317,1 163,1 82,8 | 86,6 | 73,6 | 88,3
Z-336HX 70 242 4,71 EN 10270-1 1287 494,9 252,9 65,4 | 87,5 | 65,7 | 42,9
Z-306JX 60 212 4,99 EN 10270-1 1122 420,6 208,6 65,5 | 92,1 | 63,9 | 40,6
Z-276JX 50 182 5,09 EN 10270-1 921,2 347 165 87,5 | 85,5 | 80,6 | 96,3
Z-344X 60 276 5,921 EN 10270-1 1489 505,57 229,57 60,1 | 88,3 | 58,3 | 33,6
Z-314X 50 242 6,93 EN 10270-1 1331 416,85 174,85 57,4 | 89,7 | 53,7 | 28,7
Z-343HX 60 226 7,91 EN 10270-1 1489 397,7 171,7 55,5 | 91,2 | 50,2 | 25,2
Z-306HX 60 162 8,12 EN 10270-1 1122 290,2 128,2 78,1 | 92,1 | 80,7 | 61,5
Z-313JX 50 195 9,26 EN 10270-1 1331 325,7 130,7 72,7 | 91,8 | 73,5 | 52,8
Z-373HX 60 240 14,3 EN 10270-1 2132 372,3 132,3 46,5 | 89,3 | 36,8 | 13,5
Z-350HX 50 210 14,83 EN 10270-1 1763 315,4 105,4 60,0 | 90,8 | 57,1 | 32,2
Z-380HX 50 227 27,14 EN 10270-1 2515 308 81 48,1 | 85,2 | 41,7 | 17,3
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-306JX

Země původu: DE, German; Prodlužovací pružina Z-306JX

Obrázek produktu - Tažné pružiny Z-306JX

Obrázek produktu - Tažné pružiny Z-306JX

QR-Code: Prodlužovací pružina Z-306JX

QR-Code - Tažné pružiny - Z-306JX | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/z-306jx.html
