Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-260HX

Množství Jedn. cena [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 5,2300 EUR
37 5,2300 EUR
75 5,2300 EUR
125 5,2300 EUR
175 5,2300 EUR
250 5,2300 EUR
350 5,2300 EUR

Prodlužovací pružina Nakoupit

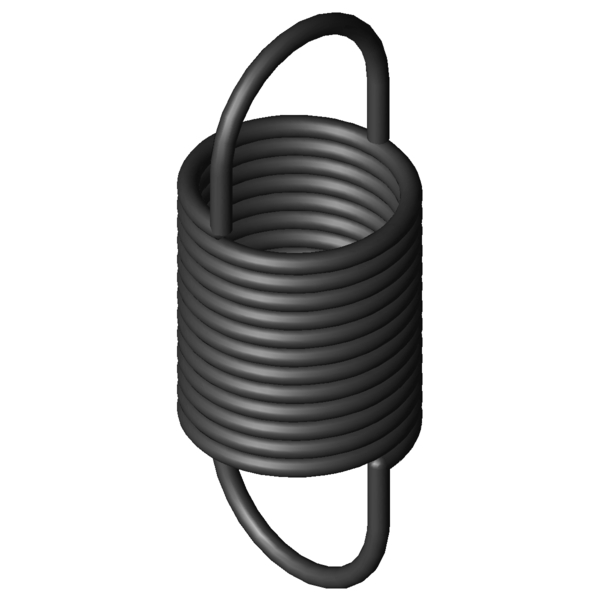

Obrázek produktu Prodlužovací pružina Z-260HX
Obrázek produktu Prodlužovací pružina Z-260HX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-260HX

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 5,5 mm Prumer drátu
D mm Střední průměr vinutí
De 60 mm Vnější průměr vinutí
Dh 69,3 mm Nejmenší průměr dutinky
L0 154 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 75,63 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 317,1 mm Největší délka při statickém zatížení
sn 163,1 mm Největší dráha pružiny při statickém zatížení
Fn 774,5 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 39,2 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 4,51 N/mm Tuhost pružiny
F0 38 N Vnitřní předpínací síla
Fntol 38,9 N (+/-) Tolerance při statické maximální síle
L0tol 2,4 mm (+/-) Tolerance nenapnuté délky
Detol 1 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 22 Stupně Tolerance polohy oka
Gew 466,4181 g Hmotnost výrobku
PG ###AK - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-260HX

Formulář dotazu Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

Formulář dotazu Prodlužovací pružina Z-260HX

Podobné tažné pružiny pro Prodlužovací pružina Z-260HX Pružinová ocel Ø 5,5 x 60 x 154 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-260HX EN 10270-1 5,5 60 154 774,5 317,1 163,1 4,51 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-238CX 60 223 1,38 EN 10270-1 585 627,6 404,6 58,3 | 86,7 | 57,9 | 30,4
Z-177HX 40 146 1,434 EN 10270-1 357,1 381,46 235,46 44,2 | 84,6 | 35,4 | 12,4
Z-179X 44 173 1,466 EN 10270-1 436,3 453,44 280,44 44,9 | 86,3 | 35,8 | 12,7
Z-210X 50 195 1,598 EN 10270-1 532,3 510,58 315,58 59,0 | 81,4 | 60,2 | 35,5
Z-238BX 60 189 1,84 EN 10270-1 585 491,6 302,6 65,4 | 90,8 | 64,7 | 40,7
Z-209AX 60 143 1,92 EN 10270-1 438 360,6 217,6 66,6 | 91,6 | 65,8 | 42,4
Z-178AX 44 145 1,96 EN 10270-1 436,3 354,7 209,7 47,4 | 83,8 | 41,3 | 17,0
Z-209MX 50 162 2,14 EN 10270-1 532,3 397,9 235,9 49,4 | 86,7 | 43,1 | 18,4
Z-260JX 60 198 2,77 EN 10270-1 774,5 463,4 265,4 78,3 | 92,6 | 80,7 | 61,5
Z-187X 36 160 2,868 EN 10270-1 528,1 332,1 172,1 54,0 | 86,6 | 50,2 | 25,1
Z-238AX 60 149 3 EN 10270-1 585 334,9 185,9 81,3 | 95,9 | 81,6 | 66,3
Z-239AX 50 172 3,36 EN 10270-1 707,9 368,3 196,3 83,7 | 87,9 | 87,2 | 75,9
Z-209LX 50 126 3,48 EN 10270-1 532,3 271 145 79,5 | 82,3 | 78,8 | 77,3
Z-216JX 40 146 4,5 EN 10270-1 658,2 279,7 133,7 64,7 | 90,1 | 63,7 | 40,2
Z-260HX 60 154 4,51 EN 10270-1 774,5 317,1 163,1 100,0 | 100,0 | 100,0 | 100,0
Z-298X 70 178 4,87 EN 10270-1 968,5 367,6 189,6 87,5 | 86,5 | 83,0 | 93,0
Z-306JX 60 212 4,99 EN 10270-1 1122 420,6 208,6 82,8 | 86,6 | 73,6 | 88,3
Z-276JX 50 182 5,09 EN 10270-1 921,2 347 165 88,6 | 89,3 | 91,5 | 85,1
Z-239X 50 132 5,48 EN 10270-1 707,9 252,6 120,6 83,4 | 86,7 | 82,7 | 80,9
Z-246JX 40 156 7,15 EN 10270-1 873,5 267,6 111,6 79,7 | 95,2 | 80,0 | 64,0
Z-306HX 60 162 8,12 EN 10270-1 1122 290,2 128,2 74,1 | 94,1 | 73,8 | 54,3
Z-276HX 50 138 8,29 EN 10270-1 921,2 239,4 101,4 72,1 | 91,0 | 73,1 | 52,3
Z-313JX 50 195 9,26 EN 10270-1 1331 325,7 130,7 66,3 | 83,2 | 69,2 | 46,6
Z-283JX 40 165 10,94 EN 10270-1 1134 257,7 92,7 100,0 | 100,0 | 100,0 | 100,0
Z-313HX 50 145 15,08 EN 10270-1 1331 225,2 80,2 56,9 | 88,3 | 53,7 | 28,6
Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-260HX

Země původu: DE, German; Prodlužovací pružina Z-260HX
