Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-298X

Množství Jedn. cena [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 6,6100 EUR
37 6,6100 EUR
75 6,6100 EUR
125 6,6100 EUR
175 6,6100 EUR
250 6,6100 EUR
350 6,6100 EUR

Prodlužovací pružina Nakoupit

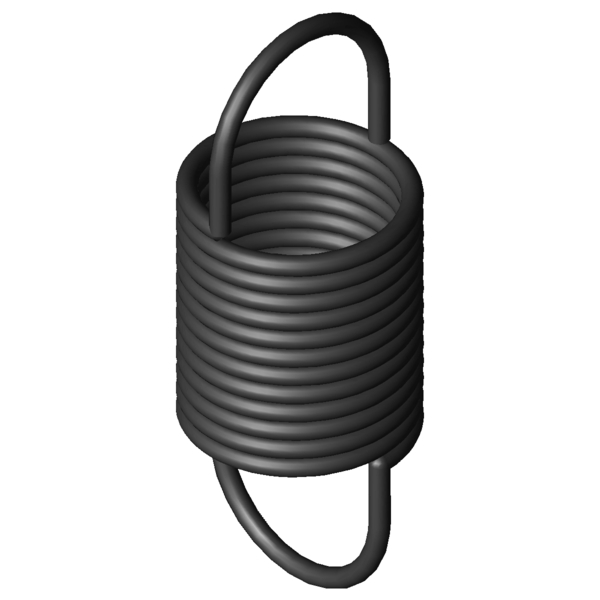

Obrázek produktu Prodlužovací pružina Z-298X
Obrázek produktu Prodlužovací pružina Z-298X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-298X

Značka Hodnota Jednotka Popis
Materiálu EN 10270-1 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 6,3 mm Prumer drátu
D mm Střední průměr vinutí
De 70 mm Vnější průměr vinutí
Dh 80 mm Nejmenší průměr dutinky
L0 178 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 86,63 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 367,6 mm Největší délka při statickém zatížení
sn 189,6 mm Největší dráha pružiny při statickém zatížení
Fn 968,5 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 45,7 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 4,87 N/mm Tuhost pružiny
F0 45 N Vnitřní předpínací síla
Fntol 48,4 N (+/-) Tolerance při statické maximální síle
L0tol 3 mm (+/-) Tolerance nenapnuté délky
Detol 1,2 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 22 Stupně Tolerance polohy oka
Gew 715,271 g Hmotnost výrobku
PG ###AP - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-298X

Formulář dotazu Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

Formulář dotazu Prodlužovací pružina Z-298X

Podobné tažné pružiny pro Prodlužovací pružina Z-298X Pružinová ocel Ø 6,3 x 70 x 178 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
Z-298X EN 10270-1 6,3 70 178 968,5 367,6 189,6 4,87 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
Z-179X 44 173 1,466 EN 10270-1 436,3 453,44 280,44 53,8 | 74,5 | 56,3 | 30,5
Z-210X 50 195 1,598 EN 10270-1 532,3 510,58 315,58 56,8 | 82,2 | 56,8 | 31,4
Z-238BX 60 189 1,84 EN 10270-1 585 491,6 302,6 86,4 | 90,1 | 80,4 | 88,6
Z-209AX 60 143 1,92 EN 10270-1 438 360,6 217,6 61,5 | 79,6 | 67,5 | 37,4
Z-270X 60 238 2,075 EN 10270-1 774,5 592,91 354,91 100,0 | 100,0 | 100,0 | 100,0
Z-209MX 50 162 2,14 EN 10270-1 532,3 397,9 235,9 63,3 | 78,0 | 67,7 | 44,2
Z-240X 50 208 2,518 EN 10270-1 707,9 470,48 262,48 69,5 | 86,9 | 71,3 | 50,1
Z-260JX 60 198 2,77 EN 10270-1 774,5 463,4 265,4 85,5 | 94,4 | 87,4 | 74,8
Z-299X 70 228 2,99 EN 10270-1 968,5 536,6 308,6 80,9 | 89,6 | 83,5 | 69,5
Z-238AX 60 149 3 EN 10270-1 585 334,9 185,9 70,8 | 83,2 | 70,6 | 58,5
Z-239AX 50 172 3,36 EN 10270-1 707,9 368,3 196,3 79,3 | 82,5 | 84,8 | 70,6
Z-217X 40 179 3,365 EN 10270-1 658,2 357,83 178,83 76,4 | 76,0 | 81,1 | 72,1
Z-260HX 60 154 4,51 EN 10270-1 774,5 317,1 163,1 82,8 | 86,6 | 73,6 | 88,3
Z-336HX 70 242 4,71 EN 10270-1 1287 494,9 252,9 65,4 | 87,5 | 65,7 | 42,9
Z-298X 70 178 4,87 EN 10270-1 968,5 367,6 189,6 100,0 | 100,0 | 100,0 | 100,0
Z-306JX 60 212 4,99 EN 10270-1 1122 420,6 208,6 65,5 | 92,1 | 63,9 | 40,6
Z-276JX 50 182 5,09 EN 10270-1 921,2 347 165 87,5 | 85,5 | 80,6 | 96,3
Z-343HX 60 226 7,91 EN 10270-1 1489 397,7 171,7 55,5 | 91,2 | 50,2 | 25,2
Z-306HX 60 162 8,12 EN 10270-1 1122 290,2 128,2 78,1 | 92,1 | 80,7 | 61,5
Z-366HX 70 258 8,44 EN 10270-1 1847 455,6 197,6 51,5 | 82,2 | 48,8 | 23,3
Z-313JX 50 195 9,26 EN 10270-1 1331 325,7 130,7 72,7 | 91,8 | 73,5 | 52,8
Z-373HX 60 240 14,3 EN 10270-1 2132 372,3 132,3 46,5 | 89,3 | 36,8 | 13,5
Z-350HX 50 210 14,83 EN 10270-1 1763 315,4 105,4 60,0 | 90,8 | 57,1 | 32,2
Z-313HX 50 145 15,08 EN 10270-1 1331 225,2 80,2 57,5 | 84,3 | 57,5 | 30,8
Z-320JX 40 180 20,2 EN 10270-1 1632 250,9 70,9 52,0 | 85,3 | 48,4 | 22,2
Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-298X

Země původu: DE, German; Prodlužovací pružina Z-298X
