Prodlužovací pružina Z-373HX Pružinová ocel Ø 8 x 60 x 240 mm / 270°

Name: Z-373HX - Tažné pružiny
SKU: Z-373HX
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-373HX

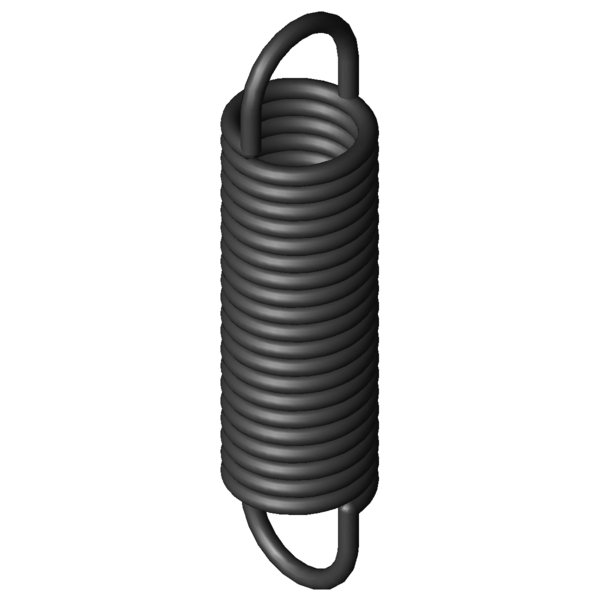

Obrázek produktu Prodlužovací pružina Z-373HX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	73	mm	Nejmenší průměr dutinky
L0	240	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	174	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	372,3	mm	Největší délka při statickém zatížení
sn	132,3	mm	Největší dráha pružiny při statickém zatížení
Fn	2132	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	35	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	14,3	N/mm	Tuhost pružiny
F0	240	N	Vnitřní předpínací síla
Fntol	122,5	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	24	Stupně	Tolerance polohy oka
Gew	1460,9123	g	Hmotnost výrobku
PG	###BF	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-373HX	EN 10270-1	8	60	240	2132	372,3	132,3	14,3	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-260JX	60	198	2,77	EN 10270-1	774,5	463,4	265,4	48,3 \| 83,8 \| 43,1 \| 18,1
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	50,0 \| 86,5 \| 44,1 \| 19,5
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	51,0 \| 86,6 \| 45,8 \| 20,5
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	49,9 \| 82,2 \| 46,3 \| 21,3
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	55,2 \| 90,6 \| 50,0 \| 25,0
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	53,0 \| 81,5 \| 51,6 \| 25,9
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	59,6 \| 90,8 \| 56,3 \| 31,6
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	60,1 \| 89,0 \| 58,0 \| 33,4
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	65,2 \| 91,5 \| 63,7 \| 40,2
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	67,8 \| 87,1 \| 69,0 \| 47,2
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	73,7 \| 93,9 \| 73,4 \| 53,8
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	75,9 \| 92,9 \| 76,8 \| 58,0
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	85,2 \| 93,3 \| 87,4 \| 74,8
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	84,5 \| 87,7 \| 88,3 \| 77,6
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	100,0 \| 100,0 \| 100,0 \| 100,0
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	72,5 \| 92,6 \| 73,0 \| 51,9

Počet podobných kovových pružin: 15
