Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-308X

Množství	Jedn. cena [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	9,4000 EUR
37	9,4000 EUR
75	9,4000 EUR
125	9,4000 EUR
175	9,4000 EUR
250	9,4000 EUR
350	9,4000 EUR

Prodlužovací pružina Nakoupit

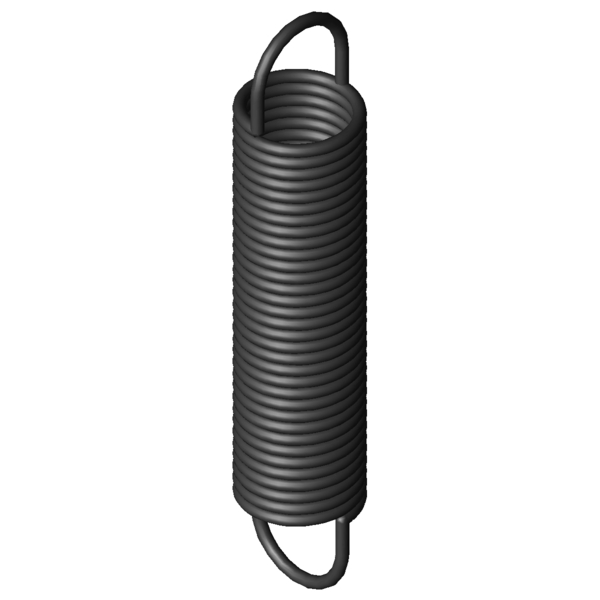

Obrázek produktu Prodlužovací pružina Z-308X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-308X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	6,3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	70	mm	Nejmenší průměr dutinky
L0	296	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	218,93	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	635,36	mm	Největší délka při statickém zatížení
sn	339,36	mm	Největší dráha pružiny při statickém zatížení
Fn	1122	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	38,53	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,071	N/mm	Tuhost pružiny
F0	80	N	Vnitřní předpínací síla
Fntol	53,5	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	35	Stupně	Tolerance polohy oka
Gew	1476,2223	g	Hmotnost výrobku
PG	###AX	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-308X

Formulář dotazu Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

Formulář dotazu Prodlužovací pružina Z-308X

Podobné tažné pružiny pro Prodlužovací pružina Z-308X Pružinová ocel Ø 6,3 x 60 x 296 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-308X	EN 10270-1	6,3	60	296	1122	635,36	339,36	3,071	73,6 \| 92,8 \| 73,8 \| 54,3

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-209DX	60	239	0,72	EN 10270-1	438	815	576	66,1 \| 90,1 \| 65,7 \| 42,4
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	69,7 \| 91,9 \| 69,4 \| 47,8
Z-214X	50	312	0,825	EN 10270-1	532,3	923,26	611,26	53,7 \| 83,2 \| 51,5 \| 26,3
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	74,6 \| 94,8 \| 74,1 \| 54,9
Z-213X	50	282	0,949	EN 10270-1	532,3	813,65	531,65	72,6 \| 87,0 \| 75,0 \| 55,8
Z-238DX	60	253	1,13	EN 10270-1	585	745,1	492,1	80,9 \| 94,9 \| 81,6 \| 66,3
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	64,5 \| 91,3 \| 62,9 \| 39,2
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	90,0 \| 95,9 \| 91,4 \| 82,8
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	68,3 \| 86,7 \| 69,9 \| 48,4
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	100,0 \| 100,0 \| 100,0 \| 100,0
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	76,3 \| 93,5 \| 77,0 \| 58,3
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	89,8 \| 96,0 \| 91,1 \| 82,2
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	90,0 \| 95,7 \| 91,4 \| 82,8
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	78,2 \| 91,9 \| 79,6 \| 63,1
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	73,6 \| 92,8 \| 73,8 \| 54,3
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	67,3 \| 85,6 \| 69,3 \| 47,2
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	68,6 \| 94,3 \| 66,8 \| 44,6
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	59,9 \| 87,8 \| 58,3 \| 33,6
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	57,1 \| 89,0 \| 53,7 \| 28,7
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	57,5 \| 92,1 \| 52,6 \| 27,7
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	67,6 \| 86,0 \| 69,3 \| 47,3
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	59,8 \| 87,9 \| 58,0 \| 33,4
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	59,9 \| 90,4 \| 57,1 \| 32,2
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	46,6 \| 86,3 \| 38,7 \| 14,9
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	51,0 \| 86,6 \| 45,8 \| 20,5
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	46,3 \| 86,1 \| 38,4 \| 14,4

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-308X

Země původu: DE, German; Prodlužovací pružina Z-308X
