Prodlužovací pružina Z-375X Pružinová ocel Ø 8 x 60 x 348 mm / 270°

Name: Z-375X - Tažné pružiny
SKU: Z-375X
Availability: InStock

Cenová stupnice - Prodlužovací pružina Z-375X

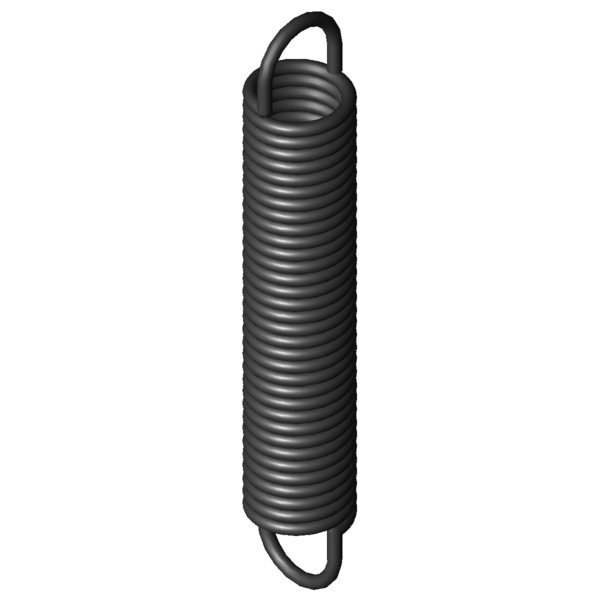

Obrázek produktu Prodlužovací pružina Z-375X

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dh	73	mm	Nejmenší průměr dutinky
L0	348	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	278	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	563,22	mm	Největší délka při statickém zatížení
sn	215,22	mm	Největší dráha pružiny při statickém zatížení
Fn	2132	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	35	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	8,793	N/mm	Tuhost pružiny
F0	240	N	Vnitřní předpínací síla
Fntol	119,74	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	32	Stupně	Tolerance polohy oka
Gew	2304,995	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-375X	EN 10270-1	8	60	348	2132	563,22	215,22	8,793	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	51,4 \| 87,1 \| 46,2 \| 21,0
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	50,4 \| 82,6 \| 46,8 \| 21,8
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	54,6 \| 90,4 \| 49,2 \| 24,1
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	57,5 \| 92,2 \| 52,6 \| 27,6
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	59,2 \| 89,7 \| 56,3 \| 31,6
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	59,8 \| 87,9 \| 58,0 \| 33,4
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	64,2 \| 90,9 \| 62,7 \| 38,9
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	68,5 \| 94,2 \| 66,8 \| 44,6
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	66,5 \| 86,1 \| 67,7 \| 45,6
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	73,4 \| 93,0 \| 73,5 \| 53,8
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	76,2 \| 93,8 \| 76,8 \| 58,0
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	78,7 \| 88,9 \| 81,8 \| 65,5
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	89,9 \| 95,4 \| 91,4 \| 82,8
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	88,5 \| 90,0 \| 89,5 \| 85,9
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	100,0 \| 100,0 \| 100,0 \| 100,0
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	89,6 \| 95,4 \| 91,1 \| 82,2
Z-382X	50	333	16,688	EN 10270-1	2515	465,78	132,78	72,8 \| 93,0 \| 73,2 \| 52,3

Počet podobných kovových pružin: 16
