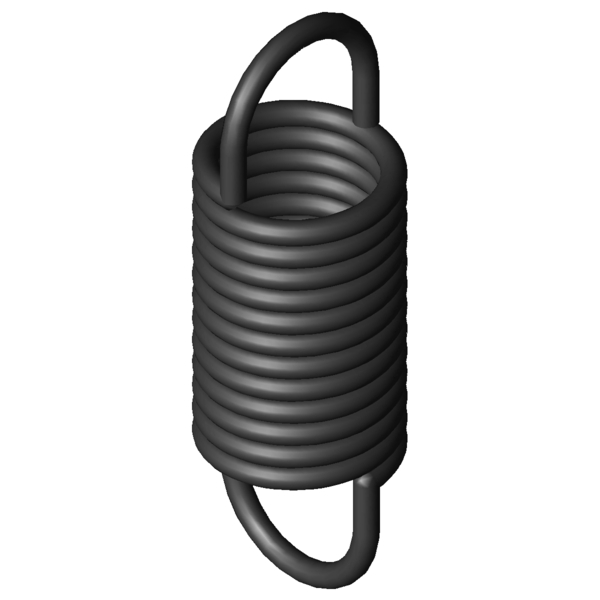

Domov » Výrobek » Tažné pružiny » z-313hx Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina Z-313HX Pružinová ocel Ø 6,3 x 50 x 145 mm / 270° Cenová stupnice - Prodlužovací pružina Z-313HX Množství Jedn. cena [EUR] 1 15,4300 EUR 2 12,3000 EUR 3 8,1000 EUR 7 6,2800 EUR 17 6,2800 EUR 37 6,2800 EUR 75 6,2800 EUR 125 6,2800 EUR 175 6,2800 EUR 250 6,2800 EUR 350 6,2800 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina Z-313HX Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina Z-313HX Značka Hodnota Jednotka Popis Materiálu EN 10270-1 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky) d 6,3 mm Prumer drátu D mm Střední průměr vinutí De 50 mm Vnější průměr vinutí Dh 60 mm Nejmenší průměr dutinky L0 145 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 86,63 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 80,2 mm Největší dráha pružiny při statickém zatížení Fn 1331 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 29,2 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 15,08 N/mm Tuhost pružiny F0 120 N Vnitřní předpínací síla Fntol 74,8 N (+/-) Tolerance při statické maximální síle L0tol 2 mm (+/-) Tolerance nenapnuté délky Detol 0,6 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 18 Stupně Tolerance polohy oka Gew 490,6961 g Hmotnost výrobku PG ###AO - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina Z-313HX Pružinová ocel Ø 6,3 x 50 x 145 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina Z-313HX Pružinová ocel Ø 6,3 x 50 x 145 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina Z-313HX Pružinová ocel Ø 6,3 x 50 x 145 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina Z-313HX Pružinová ocel Ø 6,3 x 50 x 145 mm / 270° síla-dráha-výpočet Prodlužovací pružina Z-313HX Formulář dotazu Prodlužovací pružina Z-313HX Pružinová ocel Ø 6,3 x 50 x 145 mm / 270° Formulář dotazu Prodlužovací pružina Z-313HX Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-313HX Země původu: DE, German; Prodlužovací pružina Z-313HX Obrázek produktu - Tažné pružiny Z-313HX QR-Code: Prodlužovací pružina Z-313HX
