Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-339X

Množství	Jedn. cena [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Prodlužovací pružina Nakoupit

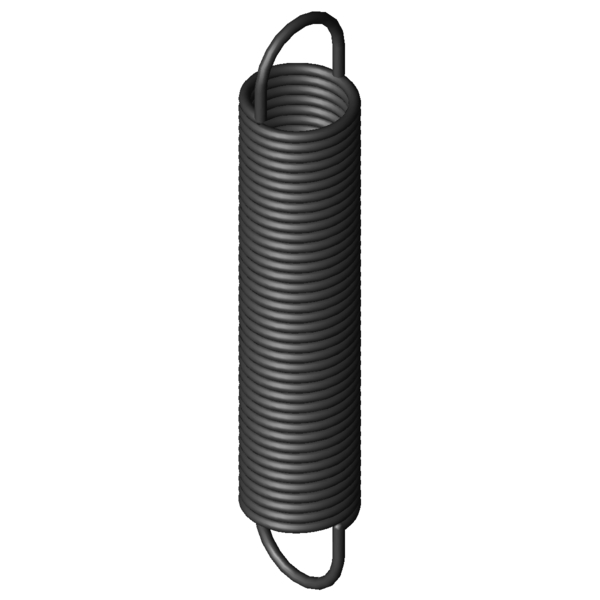

Obrázek produktu Prodlužovací pružina Z-339X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-339X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	82	mm	Nejmenší průměr dutinky
L0	382	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	292,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	878,64	mm	Největší délka při statickém zatížení
sn	496,64	mm	Největší dráha pružiny při statickém zatížení
Fn	1287	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	44,87	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,401	N/mm	Tuhost pružiny
F0	95	N	Vnitřní předpínací síla
Fntol	60,31	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	39	Stupně	Tolerance polohy oka
Gew	2559,6694	g	Hmotnost výrobku
PG	###BF	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-339X

Formulář dotazu Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

Formulář dotazu Prodlužovací pružina Z-339X

Podobné tažné pružiny pro Prodlužovací pružina Z-339X Pružinová ocel Ø 7 x 70 x 382 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-339X	EN 10270-1	7	70	382	1287	878,64	496,64	2,401	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	55,5 \| 83,2 \| 54,4 \| 28,8
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	61,4 \| 84,8 \| 61,5 \| 37,8
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	65,9 \| 87,9 \| 66,2 \| 43,5
Z-304X	70	438	1,155	EN 10270-1	968,5	1237,54	799,54	69,3 \| 92,4 \| 68,7 \| 46,7
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	68,7 \| 84,6 \| 71,6 \| 50,0
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	74,2 \| 95,7 \| 73,3 \| 53,7
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	78,2 \| 94,4 \| 78,6 \| 61,7
Z-332X	80	398	1,543	EN 10270-1	1132	1086,3	688,3	79,3 \| 94,5 \| 80,1 \| 63,5
Z-341X	70	474	1,82	EN 10270-1	1287	1129,08	655,08	85,8 \| 93,5 \| 87,9 \| 75,8
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	84,0 \| 90,6 \| 87,1 \| 74,4
Z-331X	80	350	1,863	EN 10270-1	1132	920,47	570,47	85,7 \| 93,0 \| 87,5 \| 76,6
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	86,1 \| 88,7 \| 89,5 \| 80,1
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	92,5 \| 96,7 \| 93,6 \| 87,2
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	91,5 \| 91,5 \| 90,9 \| 92,1
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	100,0 \| 100,0 \| 100,0 \| 100,0
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	89,2 \| 88,2 \| 84,8 \| 94,6
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	90,0 \| 95,8 \| 91,4 \| 82,8
Z-361X	80	380	3,313	EN 10270-1	1627	835,21	455,21	83,1 \| 91,5 \| 85,4 \| 72,5
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	80,9 \| 93,1 \| 82,2 \| 67,3
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	81,4 \| 92,1 \| 84,0 \| 68,1
Z-370X	70	468	3,745	EN 10270-1	1847	913,16	445,16	77,3 \| 89,7 \| 79,7 \| 62,5
Z-360X	80	332	4,029	EN 10270-1	1627	706,28	374,28	74,7 \| 87,3 \| 77,2 \| 59,6
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	76,6 \| 93,8 \| 77,2 \| 58,7
Z-369X	70	420	4,297	EN 10270-1	1847	808,03	388,03	73,7 \| 92,8 \| 73,9 \| 54,4
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	68,8 \| 94,3 \| 67,2 \| 45,1
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	62,9 \| 90,1 \| 61,4 \| 37,1
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	59,1 \| 89,3 \| 56,3 \| 31,6
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	55,4 \| 88,1 \| 51,9 \| 26,2

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-339X

Země původu: DE, German; Prodlužovací pružina Z-339X
