Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-361X

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Prodlužovací pružina Nakoupit

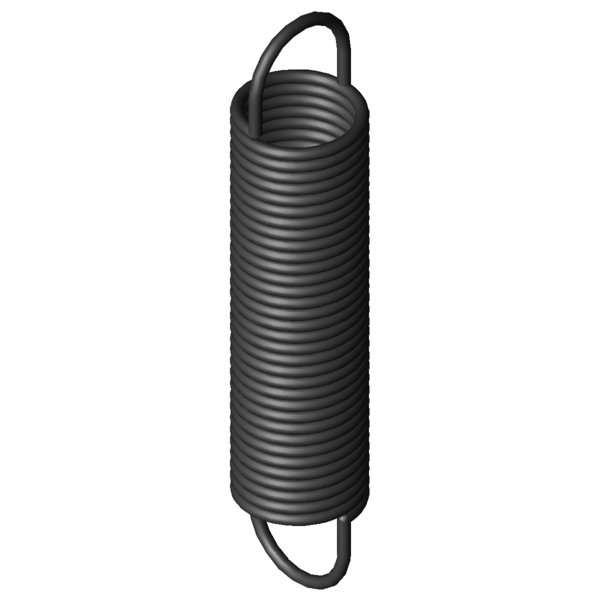

Obrázek produktu Prodlužovací pružina Z-361X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-361X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	80	mm	Vnější průměr vinutí
Dh	94	mm	Nejmenší průměr dutinky
L0	380	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	278	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	835,21	mm	Největší délka při statickém zatížení
sn	455,21	mm	Největší dráha pružiny při statickém zatížení
Fn	1627	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	51	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,313	N/mm	Tuhost pružiny
F0	120	N	Vnitřní předpínací síla
Fntol	76,9	N	(+/-) Tolerance při statické maximální síle
L0tol	4	mm	(+/-) Tolerance nenapnuté délky
Detol	1,2	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	36	Stupně	Tolerance polohy oka
Gew	3191,5315	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-361X

Formulář dotazu Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

Formulář dotazu Prodlužovací pružina Z-361X

Podobné tažné pružiny pro Prodlužovací pružina Z-361X Pružinová ocel Ø 8 x 80 x 380 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-361X	EN 10270-1	8	80	380	1627	835,21	455,21	3,313	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	63,0 \| 87,6 \| 62,5 \| 39,0
Z-333X	80	440	1,345	EN 10270-1	1132	1229,6	789,6	65,0 \| 91,3 \| 63,6 \| 40,1
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	66,2 \| 86,6 \| 67,3 \| 44,7
Z-332X	80	398	1,543	EN 10270-1	1132	1086,3	688,3	69,4 \| 94,3 \| 67,9 \| 46,0
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	70,6 \| 82,8 \| 75,1 \| 54,0
Z-331X	80	350	1,863	EN 10270-1	1132	920,47	570,47	74,5 \| 93,2 \| 74,7 \| 55,5
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	77,0 \| 88,2 \| 79,5 \| 63,2
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	78,0 \| 84,3 \| 82,9 \| 66,8
Z-330X	80	308	2,266	EN 10270-1	1132	777,05	469,05	80,1 \| 89,5 \| 83,3 \| 67,5
Z-363X	80	484	2,391	EN 10270-1	1627	1114,55	630,55	83,7 \| 92,8 \| 86,1 \| 72,2
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	83,1 \| 91,5 \| 85,4 \| 72,5
Z-362X	80	436	2,743	EN 10270-1	1627	985,62	549,62	90,0 \| 95,7 \| 91,4 \| 82,8
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	86,6 \| 87,6 \| 84,7 \| 87,5
Z-329X	80	257	3,03	EN 10270-1	1132	607,5	350,5	82,9 \| 85,0 \| 73,3 \| 90,4
Z-361X	80	380	3,313	EN 10270-1	1627	835,21	455,21	100,0 \| 100,0 \| 100,0 \| 100,0
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	88,8 \| 85,2 \| 88,2 \| 92,8
Z-360X	80	332	4,029	EN 10270-1	1627	706,28	374,28	89,7 \| 95,8 \| 91,1 \| 82,2
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	83,3 \| 86,3 \| 82,8 \| 80,9
Z-369X	70	420	4,297	EN 10270-1	1847	808,03	388,03	84,8 \| 92,7 \| 86,7 \| 75,1
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	78,7 \| 94,4 \| 79,3 \| 62,2
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	77,7 \| 90,8 \| 80,7 \| 61,4
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	71,5 \| 90,2 \| 73,1 \| 51,1
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	66,7 \| 89,7 \| 66,7 \| 43,6
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	62,2 \| 88,9 \| 61,8 \| 36,1

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-361X

Země původu: DE, German; Prodlužovací pružina Z-361X
