Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-342X

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Prodlužovací pružina Nakoupit

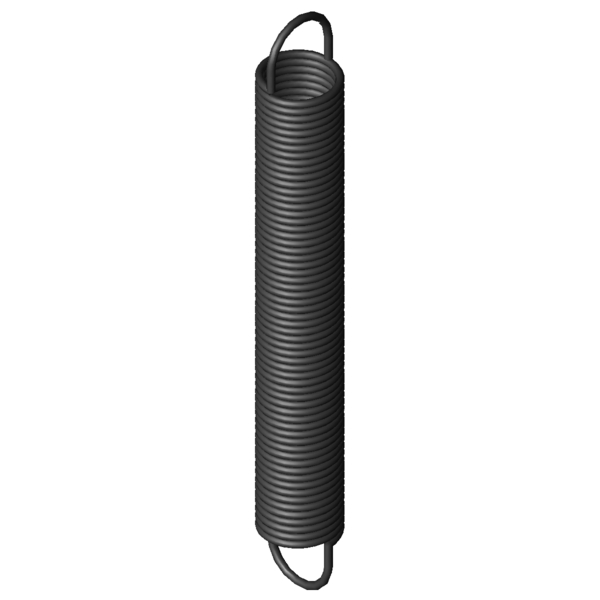

Obrázek produktu Prodlužovací pružina Z-342X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-342X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	7	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	82	mm	Nejmenší průměr dutinky
L0	530	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	439,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1282,58	mm	Největší délka při statickém zatížení
sn	752,58	mm	Největší dráha pružiny při statickém zatížení
Fn	1287	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	45,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,584	N/mm	Tuhost pružiny
F0	95	N	Vnitřní předpínací síla
Fntol	57,67	N	(+/-) Tolerance při statické maximální síle
L0tol	7,95	mm	(+/-) Tolerance nenapnuté délky
Detol	1	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	48	Stupně	Tolerance polohy oka
Gew	3824,4472	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-342X

Formulář dotazu Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

Formulář dotazu Prodlužovací pružina Z-342X

Podobné tažné pružiny pro Prodlužovací pružina Z-342X Pružinová ocel Ø 7 x 70 x 530 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-342X	EN 10270-1	7	70	530	1287	1282,58	752,58	1,584	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-276X	60	468	0,828	EN 10270-1	774,5	1360,08	892,08	69,1 \| 84,2 \| 72,3 \| 50,8
Z-306X	70	538	0,89	EN 10270-1	968,5	1575,5	1037,5	74,9 \| 96,2 \| 73,9 \| 54,6
Z-336X	80	602	0,901	EN 10270-1	1132	1780,1	1178,1	74,7 \| 91,8 \| 75,9 \| 56,2
Z-305X	70	488	1,005	EN 10270-1	968,5	1406,54	918,54	78,1 \| 94,0 \| 78,6 \| 61,7
Z-335X	80	546	1,018	EN 10270-1	1132	1589	1043	79,5 \| 94,9 \| 80,1 \| 63,5
Z-304X	70	438	1,155	EN 10270-1	968,5	1237,54	799,54	82,1 \| 90,9 \| 84,7 \| 70,8
Z-334X	80	490	1,17	EN 10270-1	1132	1397,8	907,8	83,9 \| 93,3 \| 85,4 \| 72,9
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	84,5 \| 88,1 \| 83,8 \| 81,4
Z-333X	80	440	1,345	EN 10270-1	1132	1229,6	789,6	88,5 \| 90,2 \| 91,6 \| 83,8
Z-343X	70	586	1,402	EN 10270-1	1287	1436,08	850,08	93,2 \| 96,8 \| 94,3 \| 88,5
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	91,7 \| 91,4 \| 90,2 \| 93,5
Z-342X	70	530	1,584	EN 10270-1	1287	1282,58	752,58	100,0 \| 100,0 \| 100,0 \| 100,0
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	89,2 \| 88,3 \| 84,8 \| 94,6
Z-365X	80	604	1,81	EN 10270-1	1627	1436,86	832,86	86,6 \| 87,6 \| 84,7 \| 87,5
Z-341X	70	474	1,82	EN 10270-1	1287	1129,08	655,08	92,3 \| 96,5 \| 93,5 \| 87,0
Z-364X	80	540	2,08	EN 10270-1	1627	1264,96	724,96	85,0 \| 91,0 \| 87,7 \| 76,2
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	85,6 \| 93,3 \| 87,9 \| 75,7
Z-350X	60	570	2,356	EN 10270-1	1489	1146,9	576,9	80,2 \| 92,9 \| 81,5 \| 66,3
Z-363X	80	484	2,391	EN 10270-1	1627	1114,55	630,55	78,8 \| 88,8 \| 81,4 \| 66,3
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	79,9 \| 90,7 \| 83,0 \| 66,0
Z-373X	70	652	2,51	EN 10270-1	1847	1316,17	664,17	76,7 \| 89,6 \| 79,0 \| 61,5
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	76,7 \| 94,2 \| 77,2 \| 58,7
Z-372X	70	588	2,835	EN 10270-1	1847	1175,99	587,99	73,6 \| 92,5 \| 73,9 \| 54,4
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	71,5 \| 90,7 \| 72,8 \| 51,1
Z-371X	70	524	3,257	EN 10270-1	1847	1035,82	511,82	70,6 \| 95,5 \| 68,8 \| 47,4
Z-370X	70	468	3,745	EN 10270-1	1847	913,16	445,16	65,9 \| 91,9 \| 64,4 \| 41,2
Z-369X	70	420	4,297	EN 10270-1	1847	808,03	388,03	61,8 \| 88,9 \| 60,6 \| 35,9

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-342X

Země původu: DE, German; Prodlužovací pružina Z-342X
