Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-372X

Množství	Jedn. cena [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Prodlužovací pružina Nakoupit

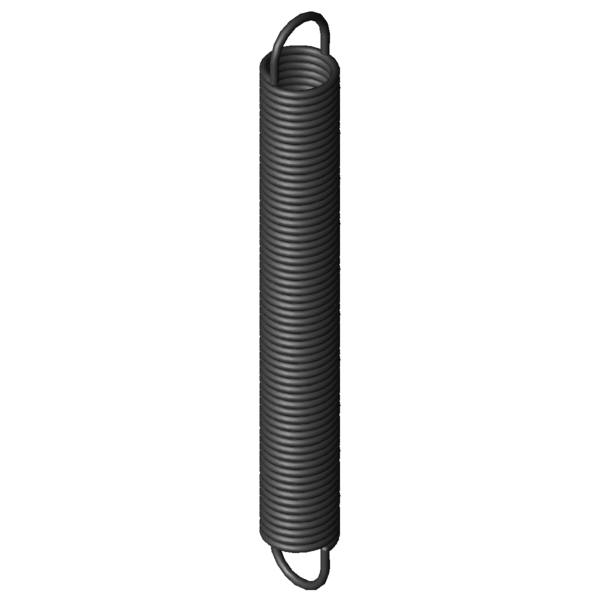

Obrázek produktu Prodlužovací pružina Z-372X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-372X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	8	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dh	83	mm	Nejmenší průměr dutinky
L0	588	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	502	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	1175,99	mm	Největší délka při statickém zatížení
sn	587,99	mm	Největší dráha pružiny při statickém zatížení
Fn	1847	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	43	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,835	N/mm	Tuhost pružiny
F0	180	N	Vnitřní předpínací síla
Fntol	86,17	N	(+/-) Tolerance při statické maximální síle
L0tol	8,82	mm	(+/-) Tolerance nenapnuté délky
Detol	0,8	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	45	Stupně	Tolerance polohy oka
Gew	4915,9075	g	Hmotnost výrobku
PG	###BG	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-372X

Formulář dotazu Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

Formulář dotazu Prodlužovací pružina Z-372X

Podobné tažné pružiny pro Prodlužovací pružina Z-372X Pružinová ocel Ø 8 x 70 x 588 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-372X	EN 10270-1	8	70	588	1847	1175,99	587,99	2,835	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 1

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-303X	70	394	1,328	EN 10270-1	968,5	1089,41	695,41	64,9 \| 81,9 \| 68,5 \| 44,3
Z-343X	70	586	1,402	EN 10270-1	1287	1436,08	850,08	71,1 \| 95,7 \| 69,4 \| 48,2
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	69,2 \| 84,4 \| 72,3 \| 50,9
Z-342X	70	530	1,584	EN 10270-1	1287	1282,58	752,58	73,6 \| 92,5 \| 73,9 \| 54,4
Z-366X	80	668	1,603	EN 10270-1	1627	1608,2	940,2	74,1 \| 91,8 \| 75,3 \| 55,1
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	72,3 \| 81,6 \| 77,7 \| 57,5
Z-365X	80	604	1,81	EN 10270-1	1627	1436,86	832,86	78,8 \| 95,0 \| 79,3 \| 62,2
Z-341X	70	474	1,82	EN 10270-1	1287	1129,08	655,08	77,2 \| 89,4 \| 79,7 \| 62,5
Z-364X	80	540	2,08	EN 10270-1	1627	1264,96	724,96	83,1 \| 93,1 \| 84,6 \| 71,4
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	80,6 \| 86,5 \| 83,3 \| 71,9
Z-350X	60	570	2,356	EN 10270-1	1489	1146,9	576,9	87,2 \| 90,1 \| 89,4 \| 82,2
Z-363X	80	484	2,391	EN 10270-1	1627	1114,55	630,55	87,6 \| 89,9 \| 90,7 \| 82,1
Z-373X	70	652	2,51	EN 10270-1	1847	1316,17	664,17	93,2 \| 96,7 \| 94,3 \| 88,5
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	87,8 \| 86,9 \| 83,7 \| 92,8
Z-372X	70	588	2,835	EN 10270-1	1847	1175,99	587,99	100,0 \| 100,0 \| 100,0 \| 100,0
Z-371X	70	524	3,257	EN 10270-1	1847	1035,82	511,82	92,3 \| 96,4 \| 93,5 \| 87,0
Z-370X	70	468	3,745	EN 10270-1	1847	913,16	445,16	85,6 \| 93,2 \| 87,9 \| 75,7
Z-380X	60	636	4,255	EN 10270-1	2132	1080,79	444,79	79,8 \| 92,7 \| 81,1 \| 65,5
Z-369X	70	420	4,297	EN 10270-1	1847	808,03	388,03	79,8 \| 90,5 \| 83,0 \| 66,0
Z-357X	50	554	4,411	EN 10270-1	1763	908,47	354,47	75,1 \| 84,4 \| 77,9 \| 63,2
Z-379X	60	572	4,806	EN 10270-1	2132	965,77	393,77	76,4 \| 94,3 \| 76,8 \| 58,0
Z-378X	60	508	5,521	EN 10270-1	2132	850,7	342,7	71,2 \| 90,7 \| 72,5 \| 50,5
Z-387X	50	621	8,075	EN 10270-1	2515	895,42	274,42	61,0 \| 88,7 \| 60,1 \| 34,3
Z-386X	50	557	9,121	EN 10270-1	2515	799,95	242,95	58,8 \| 88,7 \| 57,4 \| 30,3

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-372X

Země původu: DE, German; Prodlužovací pružina Z-372X
